智能家居安装维护操作台 |
序号 | 器材名称 | 器材规格或型号 |
1 | 智能家居安装维护操作台 | 1 、规格尺寸 1600 mm × 1600 mm × 750 mm
2 、基础控制区 用于基本的传感数据采集与输出控制实验
3 、智能家居电器安防管理系统 模拟智能家居应用
4 、智能家居生态园艺管理系统 模拟家居园艺应用
5 、智能书架管理系统 利用 RFID 技术，通过软件对产品模块进行管理
6 、电源及配件 提供 3V 、 5V 、 12V 等电源接口，以及电源适配线缆。
7 、串口及配件 通用串行接口扩展到桌面，以方便模块与 PC 通信，提供串口线缆 |
2 | 基础控制区 | 智能家居安装维护操作台基础控制区，集成了多种传感器和输出控制设备，学生利用 ZigBee 协调器、路由器、传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。基础控制区功能
1 、温湿度传感器模块 采集环境的温度与湿度
2 、光敏传感器模块 采集环境的光照强度
3 、烟雾探测传感器模块 模拟安防中的烟雾探测
4 、人体感应传感器 模拟安防中的入侵检测
5 、紧急呼救按键 模块紧急呼救求助按钮
6 、数码管模块 模块温度显示等
7 、 LED 灯模块 模拟室内照明
8 、直流电机 模拟空调风扇等家电设备
9 、步进电机 模块电动窗帘、洗衣机等设备
10 、继电器输出（灯） 模拟环境加温设备
11 、自动灌溉模块输出
12 、土壤温度传感器 |
3 | 智能家居电器安防管理系统 | 1 、智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能
2 、通过 ZigBee 协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能
3 、温湿度传感器模块 采集环境的温度与湿度
4 、光敏传感器模块 采集环境的光线强度
3 、烟雾探测传感器模块 用于安防中的烟雾探测
4 、燃气探测传感器模块 用于安防中的燃气探测
5 、人体感应传感器模块 模拟安防中的入侵检测
6 、干簧门磁 模拟安防中的门窗防撬
7 、紧急呼救按键 模块紧急呼救求助按钮
8 、数码管模块 2 位数码管，模拟空调温度设定
9 、 LED 灯模块 一组四只 LED 灯，模拟室内照明
10 、直流电机 模拟空调风扇等家电设备
11 、步进电机 模块电动窗帘、洗衣机等设备
12 、 ZigBee 传感控制节点 利用 ZigBee 协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
13 、网络摄像头 采集捕捉视频图像，远程实时动态摄像监控。
14 、继电器控制模块，通过传感器 I/o 输出控制模块。
15 、压力传感模块，可检测气压，重压等外力压力信号。
16 、红外对射周界防范模块，检测直线人体感应穿越信号。 |
4 | 智能书架管理系统 | 1 、物联网智能书架管理系统包含了一个 RFID 智能货架，它由 RFID 高频读写器、天线多路器和若干平板天线构成，书架内嵌的平板天线采用水平方式放置，平放于每层书架的底部，每层书架放置一组数码管输出，用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍，在其底部贴上电子标签（写入货品信息），平放于书架的天线上，保证能够读取到货品信息。使用时要领用和归还。
2 、无线传输库管信息，通过 RFID 高频读写器读写图书惑货物进出入管理，及数量，及时在对应的一组电子显示屏上显图书数，借出或出库信息等。 |
5 | 智能家居生态园艺管理系统 | 1 、采用无线传感网络技术，可定时采集空气温度、空气湿度、 CO2 浓度、光照强度，土壤温度和水分等，来获得作物生长的条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。
2 、利用 ZigBee 协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制，也可以通过 Internet 网络远程监测环境信息和设备运行状态等。
智能家居生态园艺管理系统功能
3 、温湿度传感器模块 采集温室环境的空气温度与湿度
4 、光敏传感器模块 采集温室环境的光照强度
5 、 CO2 传感器模块 监测温室环境空气中的 CO2 浓度
6 、加热器 提供真实温室大棚内环境加温，实现温室恒温控制。
7 、直流电机 模拟温室大棚内风机 / 换气设备
8 、继电器输出（灯） 模拟温室大棚内补光灯
9 、电磁阀水阀 模拟开闸放水，实现对土壤微喷灌溉
10 、 ZigBee 协调器 组建 ZigBee 无线网络，将传感控制节点采集的数据传输到服务器进行处理。
11 、 ZigBee 传感控制节点 利用 ZigBee 协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
12 、无线调光模块，通过光敏传感过通节点模块进行远程无线改变实时照度。
13 、自动万向喷灌器，实现土壤全方位进衍灌溉的模拟。 |
6 | 产品组件参数 | 1 、温湿度传感器主要参数
输入电压 DC 5V
测量范围 温度 -40 ℃～ 120 ℃
湿度 0 ～ 100%RH
测量精度 温度 ± 0.5 ℃
湿度 ± 4.5%RH
2 、光敏传感器主要参数
输入电压 DC 5V
测量范围 0 ～ 200000LUX
测量精度 ± 20LUX
3 、烟雾传感器主要参数
输入电压 DC 5V
测量范围 0 ～ 2000PPM
测量精度 ± 50PPM
4 、可燃气体传感器主要参数
输入电压 DC 5V
测量范围 0 ～ 2000PPM
测量精度 ± 50PPM
5 、红外人体传感器主要参数
输入电压 DC 5V
工作波长 6 ～ 14 μ m
灵敏度 3300W/V
输出信号 >2.2V
6 、摄像头主要参数
接口类型 USB 2.0
分辨率 800X600
大帧频 30FPS
对焦范围 >6mm
视场 >50mm
曝光控制 自动（在范围 22000:1 内）
系统支持 Windows 7 ， Windows Vista ， Windows XP
7 、直流电机主要参数
输入电压 DC 5V
额定转速 7000 rpm
预计寿命 25 ° C 时预计寿命 40000 小时
大风量 9.0 m 3 /h
噪音指标 <31.0 dbA
工作温度 -10 ℃～ 60 ℃
8 、步进电机主要参数
输入电压 DC 5V
步进角度 5.625 x 1/64
减速比 1/64
噪音指标 <35.0 dbA
牵入转矩 300gfcm
摩擦转矩 600 ～ 1200gfcm
数码管主要参数
输入电压 DC 5V
数码管显示位数 2 位
显示数值范围 0 ～ 99
9 、 LED 主要参数
输入电压 DC 5V
LED 灯数量 4 个红色 LED
预计寿命 30000 ～ 50000 小时
10 、求助按键主要参数
输入电压 DC 5V
预计寿命 100,000 次
反应时间 <100ms
工作温度 -30 ℃～ 70 ℃
11 、继电器主要参数
触点形式 一开一闭
线圈电压 DC 5V
触电电压 DC 12V
线圈功率 0.36W
吸合电流 70mA
释放电流 0mA
触点电流 <10A
预计寿命 100,000 次
12 、 RFID 货架读写设备主要参数
产品尺寸 读写器 180X140X38mm （不含天线及固定部分）
天线多路器 70X60X22mm （不含天线及固定部分）
平板天线 70X70X10mm （不含天线及固定部分）
输入电压 DC 12V
支持天线数 标配 12 个，多达 16 个
天线切换时间 1S
支持标准 ISO14443A ， ISO15693
读卡距离 0-7cm
读卡时间 1-2ms
工作频率 13.56MHz
支持接口 RJ45 ， RS232
工作温度 -20 ℃～ 60 ℃ |

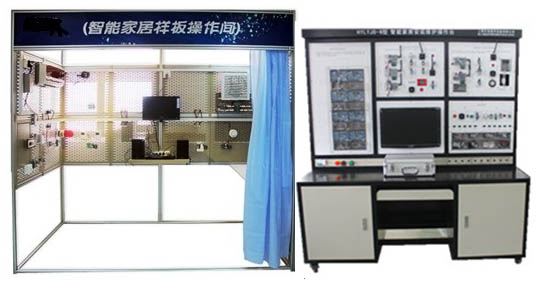

2. 智能家居样板操作间 |
序号 | 器材名称 | 器材规格或型号 |
1 | 智能家居样板操作间 | 1 、 整套设备采用钢结构及铝合金型材承重支架，组成半封闭实训环境；模拟真实家居环境。
2 、钣金采用 1.5 加厚型钢板，数控冲铣网孔、便于学生组装设备及布线实习；
3 、实训工位整体色调一致、整个系统采用烤漆工艺，确保产品不易生锈、易维护和保养；
4 、模块化设计，标准连接件，积木式架构，可随意组装成各种结构，便于维护、拆卸和运输。
5 、样板间顶部钢板采用滑块式前置型固定法。侧板采用挡片式后置式固定法；侧面靠下装有活动桌面，必须采用前置式固定法，牢固可靠，保证安全；
6 、样板间上固定线槽，线槽内布置实训专用的电源线；支持每一个实训所用部件的供电；
7 、温湿度传感器：采用 CMOS 过程微加工技术，确保产品具有极高的可靠性和出色的长期稳定性。该传感器由电容式聚合体测湿组件和 能隙式测温组件组成，并与 A/D 转换器以及数字接口在单晶片中无缝结合，使得该产品具有功耗低、反应快、抗干扰能力强等优点。
8 、电子门禁：安装在每个工位的侧面，学生通过刷卡和集中控制方式可控制门禁通行；强制门状态为常开或者常闭功能；射频频率： 13.56MHZ 。
9 、烟雾探测器：一种半导体气体感测器，它用来侦测生物性的挥发性气体，它的电阻值随着大气所含的气体的增加而减少，这种电阻的减少现象，便是用来侦测气体的电气输出信号。
10 、安装配套实训部件：换气扇 1 个、旋转式警示灯（不带蜂鸣器） 1 个、节能灯 2 个、梯子 1 个、万用表测量表 1 只、 32 英寸 LED 液晶电视 1 台、挂壁式空调 1 台、电动窗帘 1 套、平板电脑 1 个、 DVD 、无线摄像机、挂式音响 |
3. 智能网关 |
序号 | 器材名称 | 器材规格或型号 |
1 | 智能网关 | 1 、 CPU Samsung S3C6410A(ARM1176JZF-S)
2 、频率 运行频率 533Mhz, 高可达 667Mhz
3 、 RAM 标配 256MDDR 内存
4 、 Nand Flash 标配 256M
5 、多媒体支持 Mpeg4, H.264, H.263, VC1 硬件编解码，高达 720x480@30fps
6 、 3D 支持 3D 硬件加速处理
7 、 2D 支持图形图像无极缩放，旋转，翻转
8 、调试口 COM0 + JTAG + USB Slave
9 、 PCB 尺寸 180 x130 mm
10 、供电 5V
11 、指示灯 4 x User LED( 在核心板 ), 1 x Power LED
12 、测试按键 8 x User Buttons ，中断式按键 , 同时带 8PIN 的引脚引出
13 、 USB Slave 1 x mini USB( 底板没有设计 OTG 功能 )
14 、 USB Host 通过 USB HUB 芯片，实现 4 个 USB Host 接口
15 、网络接口 10/100M 自适应以太网， RJ-45 接口
16 、音频输入输出 3.5mm 标准双声道音频输输入输出口，在板麦克风头
17 、 SD 卡 弹出式 SD 卡座
18 、串口 2 x RS232 DB9 串口， 4 x TTL 电平串口座
19 、 TV-OUT 1 x RCA 输出口
20 、 SDIO 接口座 主要用于接 SD WiFi 模块 ( 还包括 SPI, I2C, 串口等接口 )
21 、 mini PCIe 支持外接 3G 模块，
22 、 3 种 LCD 接口 :
－ LCD1: 45Pin, 可连接使用电容触摸屏
- LCD2, 3: 40Pin, 定义相同，可连接使用一线精准触摸屏，分别位于底板两面，方面用户安置 LCD 模块
23 、蜂鸣器 1 x PWM 控制蜂鸣器输出
24 、 ADC 转换 - 板载 1 个可调电阻，连接 CPU 的 AD0 通道，用于测试
25 、 CAMERA 在底板上预留了 CMOS Camera 引脚，需配合核心板的 CON1 焊接方向使用
26 、 RTC 板载时钟 |
4. 环境监测套件 |
序号 | 器材名称 | 器材规格或型号 |
1 | ZigBee 协调器 | 1. 支持通过 JTAG 接口进行嵌入式程序的写入、调试。
2.Zigbee 协调器支持 RS232
3. 射频芯片： TI CC2430
4.Flash 容量： 128KB
5. 工作频率： 2.4GHz-2.4835GHz
6. 传输速率： 250 kbps
7. 通讯协议标准： IEEE 802.15.4
8. 传输距离：室内 30m ，室外 100m
9. 数据通讯接口： RS232
10. 天线接口： 2.4G SMA 天线
11. 工作电压：电池 DC 3.3V ；外部电源适配器 DC 6V-12V ，典型 5V
12. 工作电流： <120mA
13. 供电方式：外部电源适配器 /JTAG 接口
14. 温度： -20 ℃～ +70 ℃
15. 工作湿度： 5%RH ～ 90%RH |
2 | Zigbee 传感控制节点 | 1. 每个 Zigbee 传感控制节点能够同时支持下列传感器和执行器件： LED 灯接口 , 温湿度传感器 , 气体传感器 , 人体感应 , 干簧管 , 直流电机 , 继电器 , 步进电机 , 数码管同时工作
2. 射频芯片： TI CC2430
3. 支持通过 JTAG 接口进行嵌入式程序的写入、调试。
4.Flash 容量： 128KB
5. 工作频率： 2.4GHz-2.4835GHz
6. 传输速率： 250 kbps
7. 通讯协议标准： IEEE 802.15.4
8. 传输距离：室内 30m ，室外 100m
9. 天线接口： 2.4G SMA 天线
10. 工作电压：电池 DC 5V ；典型 5V
11. 工作电流： <3A
12. 供电方式： 4 种供电模式。
①、 3v 直流干电池现场供电；
②、通过仿真下载器供电；
③、外接 DC5V 电源供电；
④、通过主板数据接线通过电脑供电等方式；
13. 工作温度： -20 ℃～ +70 ℃
14. 工作湿度： 5%RH ～ 90%RH |
5. 智能家居套件 |
序号 | 器材名称 | 器材规格或型号 |
1 | Zigbee 协调器 | 1 、支持通过 JTAG 接口进行嵌入式程序的写入、调试。
通讯接口： Zigbee 协调器支持 USB 通讯，选 RJ45 接口
射频芯片： TI CC2530
Flash 容量： 256KB
工作频率： 2.4GHz-2.4835GHz
传输速率： 250 kbps
通讯协议标准： IEEE 802.15.4 ， Zigbee 2007Pro
传输距离：室内 50m ，室外 100m
天线接口：板载天线
2 、工作电压：电池 DC 3.7V ；外部电源适配器 DC 5V , 板载电池充电。
工作电流： <40mA
供电方式：外部电源适配器 /JTAG 接口
温度： -20 ℃～ +70 ℃
工作湿度： 5%RH ～ 90%RH
键盘接口：五向键
显示接口 :128X64 LCD 显示屏 |
2 | Zigbee 传感控制节点 | 1 、支持通过 JTAG 接口进行嵌入式程序的写入、调试。
通讯接口：支持 USB 通讯 、 TTL UART 通讯
射频芯片： TI CC2530
Flash 容量： 256KB
工作频率： 2.4GHz-2.4835GHz
传输速率： 250 kbps
通讯协议标准： IEEE 802.15.4 ， Zigbee 2007Pro
传输距离：室内 50m ，室外 100m
天线接口：板载天线
2 、工作电压：电池 DC 3.7V ；外部电源适配器 DC 5V , 板载电池充电
工作电流： <40mA
供电方式：外部电源适配器 /JTAG 接口
温度： -20 ℃～ +70 ℃
工作湿度： 5%RH ～ 90%RH |
3 | 其它配件 | 1 、传感控制节点外壳
2 、无线路由 54M
3 、节点继电器板
4 、节点继电器板外壳
5 、电压继电器板
6 、电压继电器板外壳
7 、红外学习模块四、设备配置表 1. 智能家居安装维护操作台 | 序号 | 器材名称 | 器材规格或型号 | 1 | 智能家居安装维护操作台 | 1 、规格尺寸 1600 mm × 1600 mm × 750 mm
2 、基础控制区 用于基本的传感数据采集与输出控制实验
3 、智能家居电器安防管理系统 模拟智能家居应用
4 、智能家居生态园艺管理系统 模拟家居园艺应用
5 、智能书架管理系统 利用 RFID 技术，通过软件对产品模块进行管理
6 、电源及配件 提供 3V 、 5V 、 12V 等电源接口，以及电源适配线缆。
7 、串口及配件 通用串行接口扩展到桌面，以方便模块与 PC 通信，提供串口线缆 | 2 | 基础控制区 | 智能家居安装维护操作台基础控制区，集成了多种传感器和输出控制设备，学生利用 ZigBee 协调器、路由器、传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。基础控制区功能
1 、温湿度传感器模块 采集环境的温度与湿度
2 、光敏传感器模块 采集环境的光照强度
3 、烟雾探测传感器模块 模拟安防中的烟雾探测
4 、人体感应传感器 模拟安防中的入侵检测
5 、紧急呼救按键 模块紧急呼救求助按钮
6 、数码管模块 模块温度显示等
7 、 LED 灯模块 模拟室内照明
8 、直流电机 模拟空调风扇等家电设备
9 、步进电机 模块电动窗帘、洗衣机等设备
10 、继电器输出（灯） 模拟环境加温设备
11 、自动灌溉模块输出
12 、土壤温度传感器 | 3 | 智能家居电器安防管理系统 | 1 、智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能
2 、通过 ZigBee 协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能 3 、温湿度传感器模块 采集环境的温度与湿度
4 、光敏传感器模块 采集环境的光线强度
3 、烟雾探测传感器模块 用于安防中的烟雾探测
4 、燃气探测传感器模块 用于安防中的燃气探测
5 、人体感应传感器模块 模拟安防中的入侵检测
6 、干簧门磁 模拟安防中的门窗防撬
7 、紧急呼救按键 模块紧急呼救求助按钮
8 、数码管模块 2 位数码管，模拟空调温度设定
9 、 LED 灯模块 一组四只 LED 灯，模拟室内照明
10 、直流电机 模拟空调风扇等家电设备
11 、步进电机 模块电动窗帘、洗衣机等设备
12 、 ZigBee 传感控制节点 利用 ZigBee 协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
13 、网络摄像头 采集捕捉视频图像，远程实时动态摄像监控。
14 、继电器控制模块，通过传感器 I/o 输出控制模块。
15 、压力传感模块，可检测气压，重压等外力压力信号。
16 、红外对射周界防范模块，检测直线人体感应穿越信号。 | 4 | 智能书架管理系统 | 1 、物联网智能书架管理系统包含了一个 RFID 智能货架，它由 RFID 高频读写器、天线多路器和若干平板天线构成，书架内嵌的平板天线采用水平方式放置，平放于每层书架的底部，每层书架放置一组数码管输出，用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍，在其底部贴上电子标签（写入货品信息），平放于书架的天线上，保证能够读取到货品信息。使用时要领用和归还。 2 、无线传输库管信息，通过 RFID 高频读写器读写图书惑货物进出入管理，及数量，及时在对应的一组电子显示屏上显图书数，借出或出库信息等。 | 5 | 智能家居生态园艺管理系统 | 1 、采用无线传感网络技术，可定时采集空气温度、空气湿度、 CO2 浓度、光照强度，土壤温度和水分等，来获得作物生长的条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。
2 、利用 ZigBee 协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制，也可以通过 Internet 网络远程监测环境信息和设备运行状态等。
智能家居生态园艺管理系统功能
3 、温湿度传感器模块 采集温室环境的空气温度与湿度
4 、光敏传感器模块 采集温室环境的光照强度
5 、 CO2 传感器模块 监测温室环境空气中的 CO2 浓度
6 、加热器 提供真实温室大棚内环境加温，实现温室恒温控制。
7 、直流电机 模拟温室大棚内风机 / 换气设备
8 、继电器输出（灯） 模拟温室大棚内补光灯
9 、电磁阀水阀 模拟开闸放水，实现对土壤微喷灌溉
10 、 ZigBee 协调器 组建 ZigBee 无线网络，将传感控制节点采集的数据传输到服务器进行处理。
11 、 ZigBee 传感控制节点 利用 ZigBee 协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
12 、无线调光模块，通过光敏传感过通节点模块进行远程无线改变实时照度。
13 、自动万向喷灌器，实现土壤全方位进衍灌溉的模拟。 | 6 | 产品组件参数 | 1 、温湿度传感器主要参数
输入电压 DC 5V
测量范围 温度 -40 ℃～ 120 ℃
湿度 0 ～ 100%RH
测量精度 温度 ± 0.5 ℃
湿度 ± 4.5%RH
2 、光敏传感器主要参数
输入电压 DC 5V
测量范围 0 ～ 200000LUX
测量精度 ± 20LUX
3 、烟雾传感器主要参数
输入电压 DC 5V
测量范围 0 ～ 2000PPM
测量精度 ± 50PPM
4 、可燃气体传感器主要参数
输入电压 DC 5V
测量范围 0 ～ 2000PPM
测量精度 ± 50PPM
5 、红外人体传感器主要参数
输入电压 DC 5V
工作波长 6 ～ 14 μ m
灵敏度 3300W/V
输出信号 >2.2V
6 、摄像头主要参数
接口类型 USB 2.0
分辨率 800X600
帧频 30FPS
对焦范围 >6mm
视场 >50mm
曝光控制 自动（在范围 22000:1 内）
系统支持 Windows 7 ， Windows Vista ， Windows XP
7 、直流电机主要参数
输入电压 DC 5V
额定转速 7000 rpm
预计寿命 25 ° C 时预计寿命 40000 小时 |
8 、红外学习模块外壳
9 、智能家居套件便携式实验箱 1 个 |
