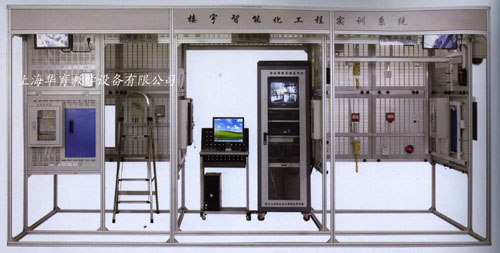

HY-X8 楼宇智能化综合实训设备

发布时间：2020-09-05 丨 浏览次数：

一、产品特点

楼宇智能化综合实训设备置涵盖了对讲门禁及室内安防、闭路电视监控及周边防范、消防报警联动、综合布线和DDC监控及照明控制5个系统，具有多角度考核训练的特点。

该装置模拟典型建筑结构，通体采用铝合金型材和铁质网孔板，并选用市场上技术成熟、低电压安全型器件，因而具有真实、美观、可靠和安全的特点。

二、技术性能：

1.输入电源：单相三线AC220V±10% 50Hz

2.工作环境：温度-10℃~40℃ 相对湿度≤85% （25℃） 海拔≤4000m

3.装置容量：≤1kVA

4.外形尺寸：4.660m×1.580m×2.5m

5.安全保护：具有漏电压、漏电流保护，安全指标符合国家标准

三、系统实训内容

1.可视对讲门禁及室内安防实训

2.闭路电视监控及周边防范实训

3.消防报警联动实训

4.综合布线实训

5.DDC监控及照明控制实训

四、实训工作任务

5.1、对讲门禁及室内安防系统实训

通过安装、接线和调试，该系统应实现如下的功能：

设置室外主机地址为001栋01单元。

设置室内分机地址，分别为101房间、102房间，。

室外主机呼叫室内分机，实现可视对讲。

室内分机呼叫管理中心机，实现对讲。

室外主机呼叫管理中心机，实现可视对讲。。

单元用户密码开锁。

室内分机主动开锁。

可视对讲软件能记录并处理开门与报警信息。

多功能室内分机实现安防功能。

按下紧急按钮，室内分机立即将报警信号上传到管理中心机，声光报警器不发声。

居家布防时，红外和幕帘探测器功能被禁闭，其他探测器工作正常。

外出布防时，所有探测器均能正常工作。

室内分机检测到探测器动作后，启动声光报警器，同时上报给管理中心机。

5.2、闭路视频监控及周边防范系统实训

通过安装、接线和调试，该系统应实现如下的功能：

各类常见设备的安装与接线操作。

监视器的图像调整、视频切换、浏览设置。

矩阵输出视频的切换，包括不同输出通道的切换、输出视频的切换。

矩阵视频队列切换，使输出的视频按照一定的时间、顺序进行切换。

矩阵控制云台转动、调节镜头、预置点设置。

硬盘录像机视频切换，实现单画面的切换及四画面的切换。

硬盘录像机控制云台转动、、自动轨迹、线扫的操作。

手动录像及录像查询。

定时录像及录像查询。

硬盘录像机报警联动录像，实现外部报警输入、动态监测报警输入、联动录像、报警、云台自动控制及录像查询。

5.3、消防系统实训

通过安装、接线和调试，该系统应实现如下的功能：

依次设置各个模块、探测器等总线设备的原码地址，要求地址码统一且有规律。

设备联动功能要求：任何消防探测器动作或消防报警按钮（手动报警按钮、消火栓按钮）按下，立即启动声光报警器；感烟探测器动作，立即启动排烟机，延时5秒启动消防泵，延时10秒降下防火卷帘门；感温探测器动作或者消火栓按钮按下，立即启动消防泵，降下防火卷帘门；感烟探测器动作，并且手动按钮按下，立即启动消防泵。

5.4、综合布线系统实训

通过安装、接线和调试，该系统应实现如下的功能：

按照ANSI/TIA/EIA 568- B标准制作两根网络跳线，使用线缆测试仪测试为正常。

按照ANSI/TIA/EIA 568-B标准进行网络布线，测试通断状态正常。

制作两根语音跳线，并测试其通断正常。

设置电话程控交换机的电话端口：801、802，分别对应电话号码：801、802。

使用电话跳线连接电话机到电话插座，并且能够正常通话。

5.5、DDC控制系统实训

通过安装、接线和调试，该系统应实现如下的功能：

连接DDC和照明控制电路。

使用DDC控制器的强制输出按钮，能够控制两组照明系统的开关。

将五组照明系统的开关状态开关接入DDC控制器，并采集五路信号状态。

编写DDC控制程序，实现照明系统的开关控制。
