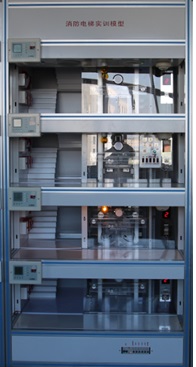

HY-X10A消防电梯控制技术实训系统

发布时间：2023-08-29 丨 浏览次数：

一、概述：

本装置是专门为消防培训及电梯维修等相关专业而研制的，装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计，所用设备、器件与实际电梯基本一致，采用铝型材或不锈钢材料框架结构整体设计，使用透明有机玻璃面板，融低压电气、PLC、变频调速、智能人机、传感检测、视频监控、消防应急训练、智能考核系统等于一体。通过该装置的操作训练可考核学生掌握消防电梯的装调与维护综合能力，如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、变频器参数设置、PLC编程与调试、电梯群控功能调试、电梯故障排除、运行维护等，除了满足专业实训教学。

二、电梯的基本功能

A. 超速安全保护系统

 当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

B. 轿厢、对重用弹簧缓冲装置

    缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

C. 门安全触板保护装置

在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

D. 门机力矩安全保护装置

门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。

E、厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

F. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

G.具有消防应急开关

电梯具有消防应急接口,平时可供客梯正常使用,当出现消防故障时,电梯自动降落至一层,电梯用户不能正常使用电梯,只有专业消防人员才能使用电梯.

三、消防电梯

1)轿厢启动与停止、点动控制实训；

2)轿厢加速与减速的速度控制实训；

3)轿厢平层控制的实训; 护装置实训；

4)限速保护装置实实；

5)信号指示系统实训；

6)轿厢照明控制实训；

7)电梯控制系统实训；

8)电梯控制程序编写下载实训；

9)电梯程序运行与调式实训；

10)消防状态下电梯操作规程:

11)消防联动系统与电梯操作联网操作
