HY-X11建筑电气及消防系统综合实训装置
发布时间：2024-03-20 丨 浏览次数：

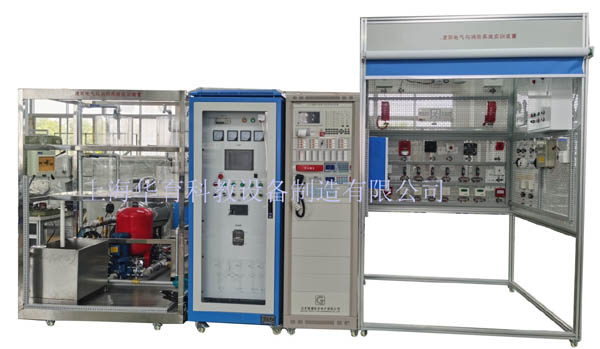

HY-X11建筑电气及消防系统综合实训装置
一、系统概述
消防联动控制中心及喷淋灭火系统实训装置”依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，气体探测等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；气体探测系统操作管理中心的联接，同时与广播电话中心联网，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中生活供水、消防供水等灭火设备的结构和控制原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用产品认证标准设备，稳定型强
5、无负压供水装置、压力开关、无负压钢罐、给水泵，压力传感器等设备全部通过国家强制性产品认证
三、基本配置及参数
1.模拟喷淋灭火系统配置
模型框架采用喷塑板金+移动脚轮，水箱等主要部件全部使用渡锌管器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；其中一层采用电磁阀控制模拟火灾现场报警，模型系统主要由消防水泵、气压罐、高位水泵、压力开关、模拟喷头电磁阀、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
消防水泵：数量1台功率 750W 扬程：20米流量:3.5立方米/小时
高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：20米，0.3MP
电磁阀：数量1台口径：DN20mm额定工作电压24V
2、无负压供水系统配置（全不锈结构）
模型框架采用喷塑板金+移动脚轮，水箱等部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼生活恒压供水；
生活水泵：数量2台功率 750W 扬程：45米流量:2立方米/小时
无钢罐：采用全不锈器件，具有放水阀、水位传感、真空抑制器等
3、生活水、消防水、排水系统、配置
模型框架采用不锈制作、配置污水池，污水排水泵、生活用水区，消防演示区。
2、电源控制屏（全喷塑钢结构）
提供交流电源：三相交流电380V 50Hz，带有过流保护
3、火灾报警控制柜(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
5、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
6、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
7、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
8、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
9、广播录放单元
消防广播录放机、广播吸顶喇叭
10、功放单元
消防定压功放，背景音源功放
11、消防电话系统
总线电话通讯盘，电话分机，电话模块等。
12、应急照明疏散控制系统
配置应急照明采用集中控制，输出36V供电，安全疏散指示，能持续供电90MIN以上
13、卷帘门控制系统
由模拟房间、卷帘门、卷帘门控制柜、火灾报警控制器、火灾探测器、以及相应的联动控制系统组成
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜5000kVA
4、外形总尺寸约：4500mm×1500mm×2000mm
5、中心控制柜：550*600*750MM
6、安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.无负压生活给水原理及认识
3.无负压生活给水操作实训
4、无负压生活给水编程实训
5.生活水与消防联动操作实训
6.生活给与消防联动编程实训
7.消防灭火系统仿真软件安装与使用
8.消防喷水手自动控制的实训
9.消防灭火系统与消防报警系统联动
10.消防防排烟系统编程的设置
11.消防应急照明系统联动编程
12.消防探测器的使用与编码
13.消防卷帘门联动控制编程实训
14.广播主机的操作，火警状态下紧急广播的切换操作；
15.单点广播，广播话筒的操作，系统功能设置；
16.背景音乐下的火警紧急广播切换
17.无人执勤时应广播的自动切换设置
18.与消防报警系统的互联操作，线路故障的判断与处理
19.火警通讯主机的操作，系统功能设置
20.主机与电话分机的通讯操作，分机电话的操作
21.系统原理桔构与管网设计
22.报警点的设置功能
23.与消防广播系统的联网编程功能
24.消防点的网络构架与网络协议功能
25.消防系统各子系统的网络平台构建功能
