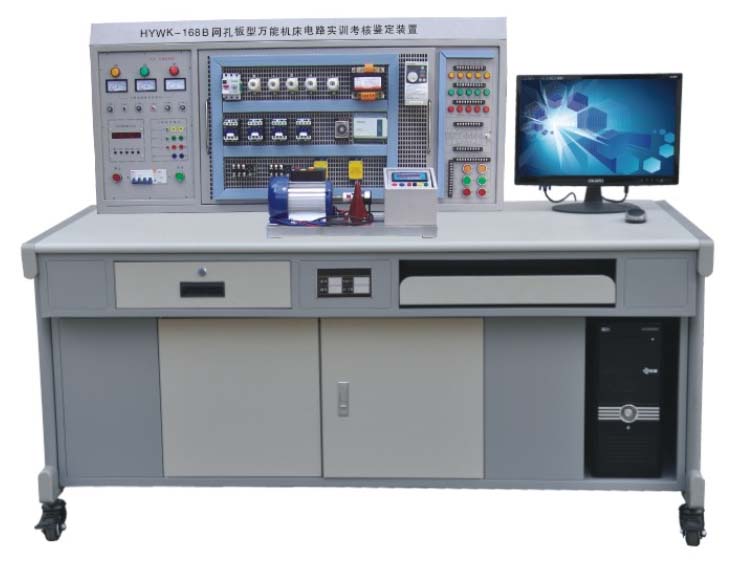

HYWK-168B型网孔型万能机床电路实训考核鉴定装置(含 PLC 、变频器)

发布时间:2024-06-06 丨 浏览次数:

一、概述

  本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成 “ 工厂电气控制 ” 、 “ 电机拖动 ” 、 “ 控制线路与技能训练 ” 、 “ 常用机床控制线路 ” 、 “PLC 综合实训 ” 、 “ 变频调速 ” 等课程的实训与考核,增加元器件能扩展 “ 电工技能实训 ” 、 “ 电工仪表与测量 ” 等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。


 二、特点
1 、电气控制线路元件装在网孔板上,实训内容丰富,操作方便、机动灵活、易扩展功能或开发新的实训项目。
2 、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。
3 、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外, 380V 交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。
4 、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。
三、技术性能
1 、输入电源:三相四线~ 380V±10% 50Hz
2 、温度: -5℃ ~ + 40℃ ,相对湿度< 85% ( 25℃ )
3 、装置容量:< 1.5KVA
4 、外形尺寸: 1600mm × 750mm × 1350mm
四、装置的配备及功能
(一)实训屏
实训屏为铁质双层亚光密纹喷塑结构,铝合金面板
1 、主控功能板
( 1 ) 三相四线电源输入,通过漏电保护器接通总开关 , 由接触器通过启动、停止按钮进行操作;
( 2 ) 设有 450V 指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
( 3 )三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。
( 4 )定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;此外还能自动记录由于接线或操作错误所造成的告警总次数 , 为学生实训技能的考核提供一个统一的标准。
2 、辅助器件安装屏
( 1 )红、黄、绿信号灯各 5 只
( 2 )大功率降压电阻 75Ω/75W 3 只,能耗制动电阻 10Ω/25W 1 只
( 3 )控制按钮 6 只
( 4 )整流二极管 IN5408 4 只
( 5 )单相开关 1 只
(二)网孔板 1 块,元器件在其上合理布局,正确走线完成实训考核项目。
(三)基本器材配备

序号

名 称

数量

单位

序号

名 称

数量

单位

1

交流接触器

7

11

按钮开关

2

2

热继电器

3

12

转换开关

1

3

电子式时间继电器

2

13

控制变压器

1

4

螺旋式熔断器

6

14

灯头座

1

5

直插式熔断器

3

15

电容

2

6

低压断路器

1

16

导轨

30

厘米

7

电磁阀

1

17

接线端子

20

8

十字开关

1

18

导线

50

9

行程开关

4

19

走线槽

2

10

控制按钮

6





20 、双速异步电动机 1 台
21 、三相鼠笼式异步电动机( Y ) 1 台
22 、三相鼠笼式异步电动机( △ ) 1 台
23 、三相鼠笼式异步电动机( Y/△ ) 1 台
24 、工具一套:万用表 1 只、螺丝刀 1 把、尖嘴钳 1 把、剥线钳 1 把、电工刀 1 把、电笔 1 支、卷尺 1 只、钢锯架 1 把、手电钻 1 把。
25 、变频器 1 台:配置三菱 FR-S520 变频器,带有 RS485 通讯接口及 BOP 操作面板。
26 、 PLC 可编程控制器主机 1 台:提供三菱 FX1N-24mR-001 型主机及 SC-09 编程电缆。
27 、稳压电源及恒流源控制箱 1 台。
28 、工控组态软件一套:打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。
29 、 PLC 仿真实训软件一套
( 1 )通过 PLASH 虚拟环境实时显示 PLC 的运行状态
( 2 )可以实现 PLC 虚拟接线,并对接线进行错误检查
( 3 ) PLC 编程训练、 PLC 程序编写测试等功能
( 4 )实现 PLC 运行模拟,对错误程序进行检查
30 、电机导轨及光码盘测速系统:
含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨 1 幅。
(四)实训桌
实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
五、实训项目
(一)机床电气控制
1 . 三相异步电动机直接启动控制
2 . 三相异步电动机接触器点动控制线路
3 . 三相异步电动机接触器自锁控制线路
4 . Y/△Y 启动自动控制线路
5 . 用倒顺开关三相异步电动机正反转控制
6 . 接触器联锁的正反转控制线路
7 . 按钮联锁的三相异步电动机接触器正反转控制线路
8 . 双速电动机的切换运行控制线路
9 . 双重联锁的三相异步电动机正反转控制线路
10 . 电动葫芦电气控制线路 11 . C6140 普通车床电气控制线路
12 . C650-2 普通车床电气控制线路
13 . M7120 平面磨床电气控制线路
14 . M7130K 平面磨床电气控制线路
15 . M 1432A 万能外圆磨床电气控制线路
16 . X62W 型万能铣床电气控制线路
17 . Z3050 摇臂钻床电气控制线路
18 . Z3040B 摇臂钻床电气控制线路
19 . Z35 摇臂钻床电气控制线路
20 . T68 卧式镗床电气控制线路
(二) PLC 综合实训
1 .PLC 认知实训(软硬件结构、系统组成、基本指令练习、接线、编程、下载等)
2.PLC 仿真实训
3. PLC 控制的三相异步电动机正反转控制
4. PLC 控制的三相异步电动机 Y/△ 启动控制
5. PLC 控制的三相异步电动机降压启动控制
6 . PLC 控制的三相异步电动机能耗制动控制
7 . PLC 控制的三相异步电动机自锁运行控制
(三)基于 PLC 变频器的电机拖动与控制实训
1 . 变频器功能参数设置与操作
2 . 变频器报警与保护功能
3 . 多段速度选择变频调速
4 . 外部端子点动控制
5 . 控制电机运行时间操作
6 . 瞬间停电变频器参数设定
7 . 控制电机正反转运行控制
8 . 外部电压变频调速
9 . 三相异步电动机的变频开环调速
(四) PLC 、变频器的电机拖动与控制实训
1 . 基于 PLC 通讯方式的多段速选择变频调速
2 . 基于 PLC 通讯方式的变频器开环调速
3 . 基于 PLC 通讯方式的变频器闭环调速
