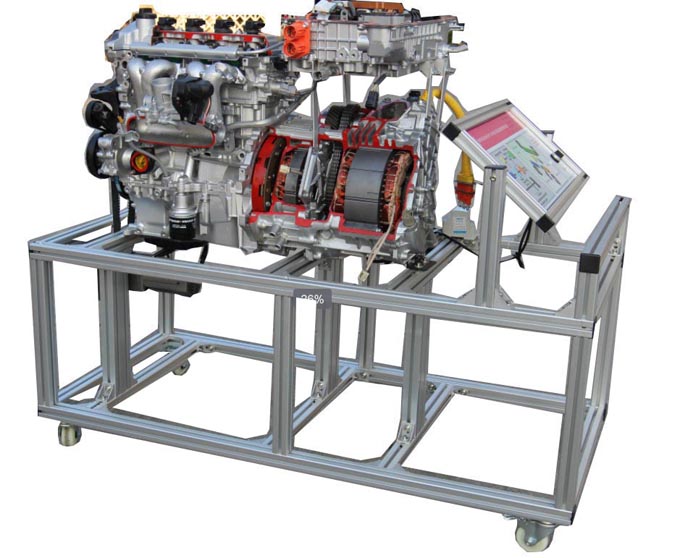

HY-QCX702混合动力驱动装置解剖展示台

发布时间:2025-04-07 丨 浏览次数:

一、产品简介

本设备台架以丰田混合动力系统各总成为基础,经过剖切加工制作而成。解剖后的混合动力系统内部结构清晰可见,能充分展示混合动力驱动系统的整体构成与工作特点。本设备具有较强的教学意义,配套实训指导资料,合格证,保修卡。


二、结构组成

解剖后的混合动力系统各总成(包含发动机、MG1、/MG2电机、变速器总成和变频器),大功率减速电机、控制机构、设备展示台架、控制面板、万向脚轮等组成。

三、设备功能

动态运行,开启控制开关,减速电机缓慢旋转,带动驱动系统慢慢运行。动力由减速电机——发电机——MG1发电机——MG2驱动电机——输出轴动力输出。内部组件可按原工况运动,可清楚动态反映发动机及传动系统的的内部结构和动力传递路线。

混合动力各系统结构认识实训;

混合动力各系统工作原理动态演示;

混合动力发动机的结构组成与认知了解实训

混合动力系统气缸盖的结构组成与认知了解实训

混合动力系统配气机构的结构组成与认知了解实训

混合动力系统曲轴连杆机构的结构组成与认知了解实训

混合动力系统润滑系统的结构组成与认知了解实训

混合动力系统冷却系统的结构组成与认知了解实训

混合动力系统MG1电机结构组成与认知了解实训;

混合动力系统MG1电机定子结构组成与认知了解实训;

混合动力系统MG1电机转子结构组成与认知了解实训;

混合动力系统MG2电机结构组成与认知了解实训;

混合动力系统MG2电机定子结构组成与认知了解实训;

混合动力系统MG2电机转子结构组成与认知了解实训;

混合动力系统动力连接机构的结构组成与认知了解实训;

混合动力系统变速箱行星齿轮机构的结构组成与认知了解实训;

混合动力系统变速箱主减速器的结构组成与认知了解实训;

混合动力系统变速箱差速器的结构组成与认知了解实训;

混合动力系统变频器的结构组成与认知了解实训;

混合动力系统高压系统的结构组成与认知了解实训;

混合动力系统高压线束连接的结构组成与认知了解实训;

四、制作工艺

底座国标钢材焊接而成,外部进行防锈处理,并高温喷涂,使其表面耐油污,易清洁。

混合动力各系统为线切割工艺,剖口整齐,美观。

剖口着色,区分剖口与原件之间关系。

控制面板,高清UV喷涂,颜色亮丽,并且不易褪色。

万向脚轮,移动方便。并且能随时锁止,保证了教学安全。

五、技术参数

使用车型:普锐斯

驱动类型:油电混合

运行转速:26r/分

驱动速比:25:1

电机功率:120W

万向脚轮:3寸

设备颜色:解放蓝

外形尺寸:1100*550*1100
