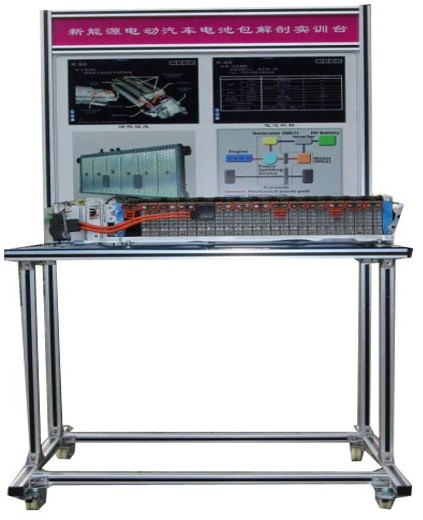

HY-QCX703新能源汽车动力电池结构展示台

发布时间：2025-04-07 丨浏览次数：

一、设备介绍：

新能源汽车动力电池结构展示台设备用于培养职业院校学员掌握电动汽车动力电池性能特点、结构等基本原理知识。了解新能源汽车电池包的基本构造。

二、结构组成：

新能源汽车动力电池包总成，示教板原理图、示教板演示面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板图印有彩色结构图，以及电池特点介绍。


三、示教板台架特点

了解新能驱动电池的内部结构

了解新能源驱动电池的工作原理

掌握新能源电池的测量方法

新能源汽车电池的串数与电压的关系

新能源汽车电池的高压安全防护实训

示教板整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，可以移动，便于教学。

四、解剖工艺标准

对新能源汽车电池使用数码激光切割设备进行解剖，通过解剖窗口观察电池的内部结构组成，对剖面涂以不同颜色进行区分，更直观体现内部各部件构造。

外形尺寸：810*540*1670（后尺寸840*540*1730））

材质：优质铝型材

电池：镍氢电池

电压:201V
