HY-9921Q型冰箱技能实训考核装置

发布时间：2020-09-22 丨浏览次数：

一、概述：

“ 双门电冰箱综合实训考核装置 ” 是为大中专院校的制冷专业、家电维修专业、各技能培训及国家职业技能鉴定部门开发设计的，该装置集制冷、电气控制、故障模拟于一体，产训装置全理布局，具有综合性、直观性、开放性及应用性很强的教学实训及考核平台，让学生掌握直冷 / 间冷式电冰箱的结构、原理及特点。

二、特点：

1、实训装置直观展示了直冷／间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。

2、整套实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。

3、系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等)

4、装置设有直冷式／间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。

5、可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。

三、技术参数：

1、输入电源：单相三线AC220V±10％ 0Hz

2、装置容量：<0．2KVA

3、外形尺寸：600×600×1700mm

4、制冷剂类型：R12

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、实训项目：

1.用工具的操作

2.冷系统管件焊接

3.制冷系统试压及检漏

4.制冷系统抽真空及充注制冷剂

5.电冰箱电气线路器件的认识和测量

6.直冷式电冰箱电气控制线路接线及系统运行

7.间冷式电冰箱电气控制线路接线及系统运行

8.直冷式电冰箱维修实训及故障分析

9.间冷式电冰箱维修产训及故障分析

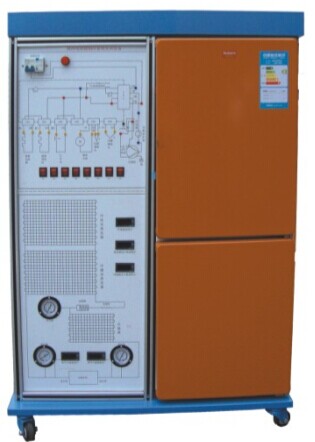

HY-9921Q型 冰箱技能实训考核装置
