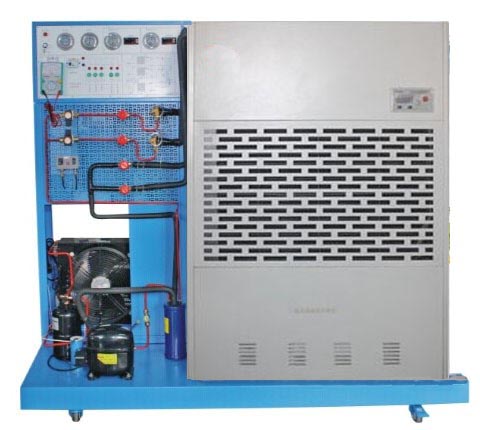

HY-35 除湿机维修技能与考核装置

发布时间：2020-09-22 丨浏览次数：

1.功能特点

（1）能够开展除湿机设备的使用和维护，展示除湿机的制冷系统、通风系统、冷却水系统及电气控制系统，进行故障排除训练、适用于学员实训与技能鉴定考核；

（2）技术参数：

除湿量不低于10kg/h；

制冷量13.6kw；

制热量6kw；

通风风量2500m3/h；

噪音60db；

外形尺寸约：1800×1000×1900（mm）

（3）提供配套实训教材、产品检测报告、质量合格证；

（4）电气控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制，符合国家安全标准；

（5）装置内的电器元器件采用知名品牌（施奈德品牌），整机采用微电脑PLC控制系统对各组件进行控制和操作；

（6）除湿机采用的制冷压缩机、膨胀阀、电磁阀、储液器、换热器、风机、温湿度传感器均采用知名品牌，结构紧凑，换热效率高，运转平稳、操作简便、美观大方、使用寿命长。

2.实训科目

（1）熟悉除湿机制冷系统的工作原理及升温除湿、调温除湿和降温除湿三种工况模式。考核项目与方式：根据机组上的配件编号绘制制冷系统原理图，并注明对应的名称；

（2）常用制冷工具的用途及使用，考核项目与方式：根据考核的，使用制冷工具做除湿机实际制冷操作考核；

（3）除湿机制冷部件的组装，考核项目与方式：根据考核的要求，更换压缩机的操作，更换过滤器、抽真空、加注制冷剂的操作；

（4）除湿机电气部件的组装步骤，考核项目与方式：根据考核的要求，更换主要电气部件，对更换的主要电气部件进行检查；

（5）除湿机常见制冷故障及故障原因分析，考核内容与方法：根据对制冷故障的说明或故障表现，分析故障的原因及可能引起此故障的部件或部位。（循环风机、冷凝风机、压缩机、电磁阀、管路）

（6）常见制冷故障的排除：考核方法，根据对制冷故障原因或部位写明排除方法，并进行实际操作
