变频调速技术实训装置

发布时间:2020-10-15 丨 浏览次数:

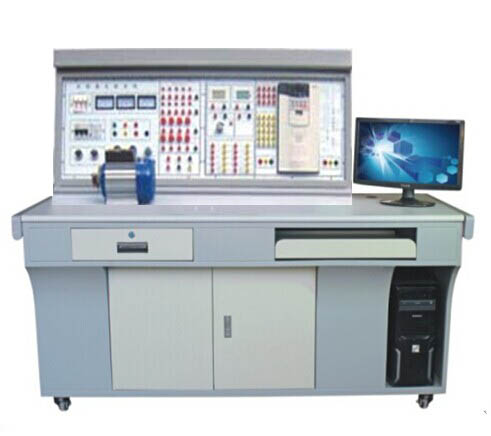

HYX-1型 变频调速技术实训装置

一、概述

   本装置是在总结当前变频调速实训教学设备的基础上,推出的一款的变频调速装置,该实训装置为变频技术实训和考核提供了的操作平台。变频器选用应用广泛的三菱 FR-A540-0.75K 变频器(用户也可选用其它品牌的变频器,价格另议),带有 RS485 通信接口。实训台可完成 “ 变频调速技术 ” 课程的相关教学实训。特别是系统提供开放式实训教学,可充分培养学生的实际动手能力,为参加就业岗位打下坚实的基础。


二、技术性能

1. 输入电源:三相四线(或三相五线)~ 380V±10% 50Hz

2 . 工作环境:温度 -10℃ ~ + 40℃ 相对湿度< 85%( 25℃ )

3 . 装置容量:< 0.5KVA

4 . 重 量:< 110Kg

5 . 外形尺寸: 1600mm × 750mm × 1300mm

6 . 安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

三、装置组成

实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量 / 模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。

(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

1 . 交流电源控制单元

三相四线 380V 交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制。

提供三相四线 380V 、单相 220V 电源各一组,由启停开关控制输出,并设有保险丝保护。

2 . 直流电源、直流电压 / 电流表、逻辑输出及指示等

直流电压: 0 ~ 10V 可调输出;直流电流: 4 ~ 20mA ;直流数字电压表 / 电流表;电压表量程 0 ~ 200V 、输入阻抗为 10M Ω 、精度 0.5 级;电流表量程 0 ~ 200 mA 、精度 0.5 级;同时设点动、自锁按钮、逻辑开关、直流 24V 继电器、 1K 电位器。

3 . 继电接触实训组件

提供交流接触器 3 只、时间继电器 1 只,以上器件所有端子均已引至面板上,完全由操作者自由 布线,实训特点明显。

4 . 变频器实训模块

装置采用三菱 FR-A740-0.75K 高性能变频器,三相 380V 交流供电,内置 EMC 滤波器,输出功率 0.75KW 。集成 RS485 通讯接口,具有 V/F 控制、无传感器矢量速度 / 转矩控制、闭环高精度转矩 / 速度 / 位置控制等工作模式;集成 12 路数字量输入 /9 路数字量输出, 3 路模拟量输入 /2 路模拟量输出;具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。

变频器所有端子均已引至面板上,系统完全开放,操作者可搭建不同变频调速控制系统,布线设计、线路走向,实现控制功能,更能锻炼操作者的动手能力。

(二)三相鼠笼异步电机:交流 380V/△

(三)电机导轨及光电编码器一套

(四)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。

四、实训项目

继电接触控制实训

1 . 三相异步电动机点动控制和自锁控制

2. 三相异步电动机 Y/ △ 换接启动控制

3. 三相异步电动机联锁正反转控制

4. 三相异步电动机延时正反转控制

变频控制实训

5 . 变频器功能参数设置与操作

6. 变频器报警与保护功能

7. 多段速度选择变频调速

8. 外部端子点动控制

9. 外部端子遥控控制

10. 控制电机运行时间操作

11. 控制电机正反转运动控制

12. 电压 / 电流监视器信号输出及显示

13. 瞬间停电变频器参数设定

14. 外部模拟量(电压 / 电流)变频调速

15. 基于变频调速的 RS485 通信

16. 基于三角波的变频调速控制

17. 三相异步电机的变频调速

18. 变频恒压供水模拟控制

19. 刨床模拟控制(多段速选择)

MCGS 组态监控

20 . 直线加减速控制及显示

21. 基于三角波的变频调速控制实时曲线

22. 三相异步电机的变频调速实时曲线

23. 三相异步电机变频调速时电压、电流、功率、转速实时采集显示

基于 RS485 的 MCGS 工控组态网络通讯实训
