电子装配生产流水线

发布时间：2020-12-11 丨浏览次数：

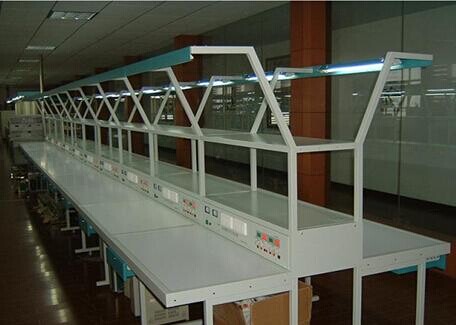

HYGY-80A 电子装配生产流水线

一、技术性能

1.输入电源：三相四线 380V±10% 50Hz

2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85%( 25 ℃ ) 海拔＜ 4000m

3. 装置容量：＜ 200VA

4. 外形尺寸：单个实训台的尺寸为 1.1m × 1.3m × 2m （双面型） , 整条焊接装配线的长度为 11m × 1.3m × 2m （双面型） , 两边工作台面宽度为 500mm 。一套生产线由 15 个实训台组成。

二、系统配置

实训装置主要由实训台、电源柜等组成。实训装置为两面双组型结构 , 正反两面均有以下相同的资源。

1. 实训台

实训台上提供日光灯（用于照明） 2 个，透明的 PVC 板 4 个，可夹放原理图等资料，另外还配备三芯双联暗插座 4 个、两芯暗插座 2 个、工业型材 6 根、工具柜 2 个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。

2. 电源柜

电源柜的输入电源为三相四线 380V±10% 50Hz ，最大电流 20A ，可以提供 15 套（既 30 台）实训台的电源；且具有三相电源指示、漏电保护功能，使用安全可靠。实训台上照明、插座电源均设有控制开关。

1 ）直流电源单元 0 ～ 30V/ 0.5A 的直流稳压电源。

整套配置一个锡炉，松香水，锡条
