电子工艺创新实训台

发布时间：2020-12-11 丨浏览次数：

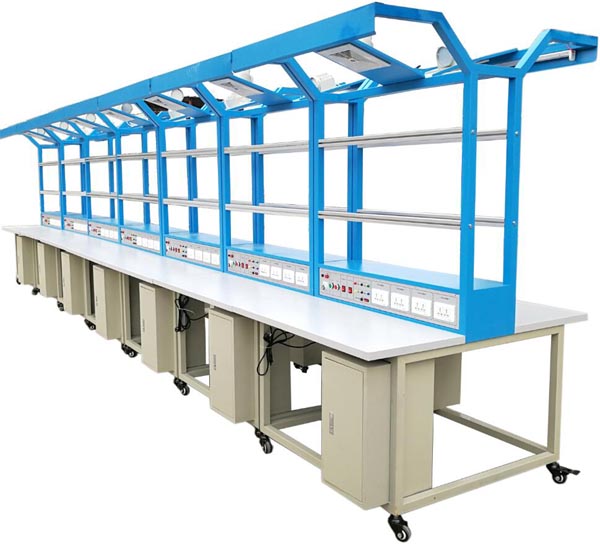

HYGY-80C 电子工艺创新实训台

一、基本配置：

电子生产流水线设备实训装置由实训台、电源柜、线路板、元件包、工具套件、模块等组成。

1.输入电源：单相三线220V±10% 50Hz； 2.工作环境：温度-10℃-+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；

3.装置容量：＜500VA；4.外形尺寸：1200mm×1300mm×2000mm （双人座）；

5.实训桌台面下设置抽屉与小柜子；

6.实训桌中部设置插座、可调交流电源与直流电源输出层；仪器放置层（净空长度1150mm，宽度400mm）；工艺图纸看板层；

7.实训桌顶部设置电风扇与日光灯；8.实训桌可自由拆卸，方便搬运与安装。

二、参数（每两工位配置）

1、钢质实训台：防火、防水、耐高压。每工位设置开关控制输出电源，具有漏电保护、过压过流保护、短路保护等；

2、顶吸电风扇、LED灯管2套；

3、看板2张；

4、交流电源：一组可调3-24V交流电源，带过载、短路保护；

5、直流电源：一组±5V、±12V、±15V开关稳压直流电源；可调直流电源0-30V/2A；可调4-200mＡ直流电流源。均带有过载、短路保护功能。；

6、三芯双联暗插座：220V、10A（可插两线插头）6个；

7、数字式直流电压表：自动测量0-200V；数字式直流电流表：自动测量0-1000mA

数字式交流电压表：自动测量0-200V；数字式交流电流表：自动测量0-1000mA

8.钢质架子:方管。

9.抽屉长×宽×高：不小于600×500×200mm(净空) 2个；小柜子（柜内设置可调节高度的活动隔板分层）长×宽×高：不小于350*500*500mm(净空)2个；

10.绿色防静电桌垫2张。

11.每工位配 OTL功率放大电路、多路抢答器、声光双控节电灯、光控音乐门铃、编码电子锁电路、LED数字钟套件各一套。
