家用电器音视频培训考核设备

发布时间：2020-12-15 丨 浏览次数：

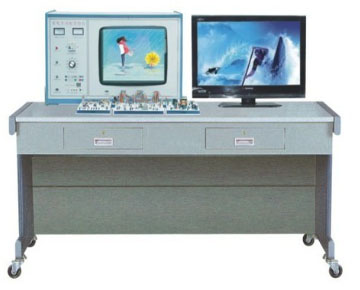

HY-99H  家用电器音视频培训考核设备

一、概述

      家用电器音视频培训考核设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

二、技术指示

1、工作电源：AC220V±10%50Hz

2、外形尺寸：138高×80宽×160长cm

3、整机功率：＜0.5KVA

4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。

三、功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。

2、I2C总线控制单片彩色电视机，是数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。

四、实验台主要配置

1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。

2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。

3、彩色信号发生即信号源1台。

4、25寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器2只。

5、上海精益FM-500型指针万用表1台。

6、数字万用表：890B+  1只

7、工具套件：剥线钳、尖嘴钳、镊子、无感起子一套等

五、功能与实验

1、三洋单片彩电（I2C总线控制）

2、32寸液晶电视机

六、全透明单元板配置

1、彩色电视机行输出电路单元一块

2、彩色电视机开关电源电路单元一块

3、I2C总线控制高频头、遥控、中放、解码、亮度电路单元一块

4、I2C总线控制输出电路单元一块

5、I2C总线控制视放电路单元一块

6、枕形效整电路单元一块

7、32寸液晶电视机一台

七、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元、光耦开关电源

八、实训项目:

1  无AV视频信号实验

2  无音频信号实验

3  有雪花无图像无伴音实验

4   无图像或图像实验

5   L波段无图无声实验

6   H波段收不到台实验

7   U波段收不到台实验

8   不能搜台或搜不到台实验

9   电脑不工作实验

10   缺R基色实验

11   缺G基色实验

12   缺B基色实验

13   行不工作实验

14   无字符显示实验

15   ABL电路实验

16   无字符显示实验

17   水平亮线实验

18   遥控接收失灵实验

19   DATA、CLOCK电路实验

20　无伴音实验

21　正机不工作实验

22　水平亮线实验

23　图象扭曲实验

九：液晶电视实训项目：

1.理解液晶电视中各主要元器件的基本结构及基本工作原理

2.认识液晶电视机各主要单元电路的组成，理解其基本的工作原理

3.电子调谐器的测量与分析

4.遥控及本机键盘控制测量与分析

5.视频信号处理流程测量与分析

6.音频信号处理流程测量与分析

7.AD模数转换控制测量与分析

8.开关稳压电路测量与分析

9.逆变器背光驱动电路测量与分析
