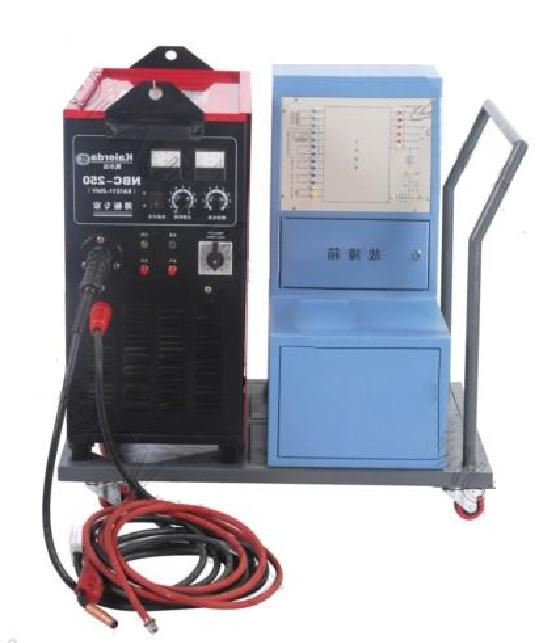

HYQBH-1型 CO2气体保护焊技能实训装置

HYQBH-1型CO2气体保护焊技能实训装置是根据《焊接方法与设备》一体化教学需要.用于CO2气体保护焊理实一体化教学。

一、技术性能

1.输入电压：三相四线～380V±10% 50Hz/60Hz

2.空载电压:18～34V

3.工作电压：16.5～26.5V

4.额定输出电流：250A

5.负载持续率：35%

6.适合焊丝直径：0.8～1.0mm

7.装置容量：9kVA

8.绝缘等级：F

9.外形尺寸：88cm×58cm×90cm

二、系统配置

实训装置主要由焊接电源、送丝机构、二氧化碳气体保护及配件组成。

1.焊接电源

焊接电源部分包括主变压器、整流电路、电抗器。主变压器采用三相抽头式设计，通过万能转换开关改变主变压器线圈匝数。输出电流在50A～250A之间可调。焊接参数匹配宽、电弧柔和、熔滴过渡频率高。提供直流电压表、直流电流表各一只，用于显示输出端空载电压、焊接电压及焊接电流。

2.送丝机构

送丝机构采用独特的送丝电机，送丝更加平稳，力矩大，送丝速度可以调节。

3.二氧化碳气体保护

二氧化碳气体保护部分包括气体加热器、电控气阀等。
