透明液压传动实训装置

发布时间:2020-12-18 丨 浏览次数:

 HYY-18  透明液压传动实训装置

一、主要技术参数

1、电源:AC220V  50HZ

2、直流电源输入AC220V  输出DC24V/3A

3、继电器输出控制方式

4、液压实训泵站电机功率:250W  调速范围0-1500r/min,演示实验油路液流压力0.3-0.8Mpa (油泵压力:ax=1.5Mpa)

5.液压泵安装在液压台内部。

6、实训油路液流压力要求需0.3-0.8Mpa(油泵压力:Pmax=1.6Mpa)

7、电磁换向阀:干式DC24V.吸力30N

8、实训装置外型尺寸:1500mm×650mm×1700mm

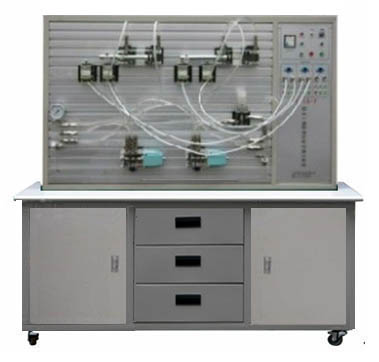

透明液压传动实训装置  (图1)

二、主要特点

1、液压控制实验台主要由实训桌、实训台、液压元件和电器控制器件等组件组成。

2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用铜质快换封闭式接头,拆接方便,不漏油。

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、实验控制单元采用独立的继电器控制单元进行电气控制。

5、液压仿真控制软件,其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。通过该软件,用户可以在计算机上进行液压、电气液压知识的学习以及回路的设计、测试和模拟的控制。该软件强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。

三、透明液压基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控单向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、差动控制回路

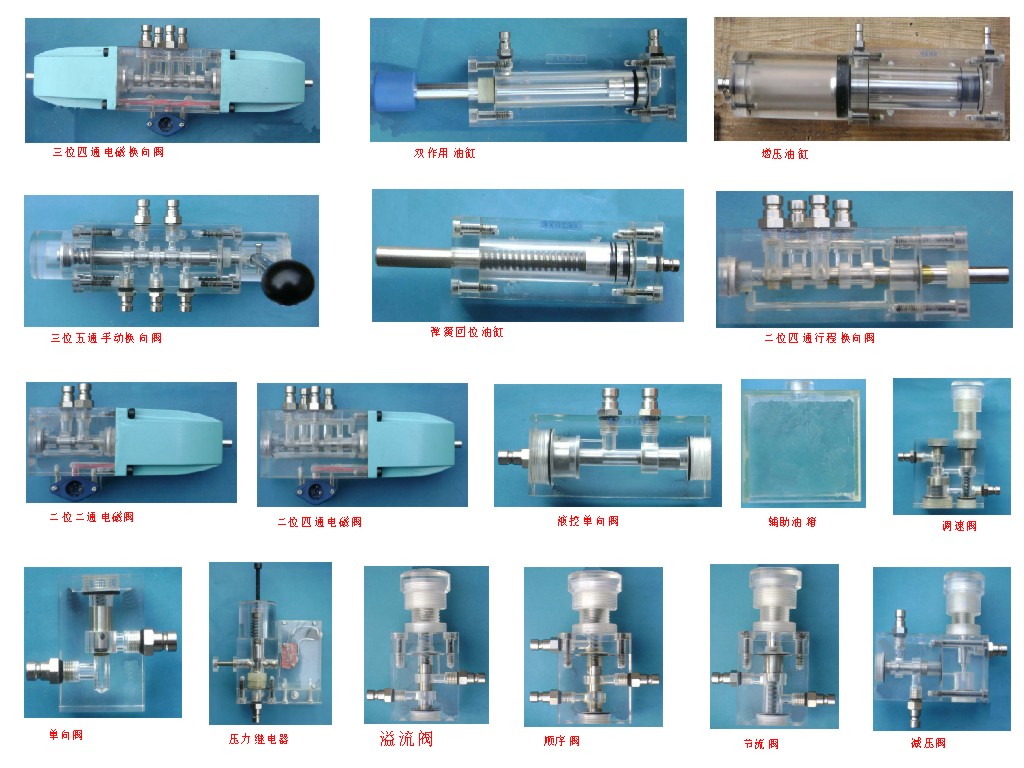

四、透明液压PLC控制实训装置清单


序号







1

实训装置

实训柜

1

实训台

1

2

泵站实验台内

拖动直流电机

1

专用直流电源及调速控制电路

1

磁性开磁

1

油箱

1

齿轮油泵

1

3

组合透明元件

双作用油缸(带行程撞块)(含封闭自锁快速接头)

2

弹簧回位油缸(含封闭自锁快速接头)

1

增压油缸(含封闭自锁快速接头)

1

辅助油箱(含封闭自锁快速接头)

1

单向阀(含封闭自锁快速接头)

2

液控单向阀(含封闭自锁快速接头)

2

溢流阀(直动式)(含封闭自锁快速接头)

2

节流阀(直动式)(含封闭自锁快速接头)

1

调速阀(含封闭自锁快速接头)

2

顺序阀(含封闭自锁快速接头)

2

减压阀(含封闭自锁快速接头)

1

二位二通电磁换向阀(含封闭自锁快速接头)

1

二位 三通电磁换向阀(含封闭自锁快速接头)

1

二位四通电磁换向阀(含封闭自锁快速接头)

2

O”型三位四通电磁换向阀(含封闭自锁快速接头)

1

H”型三位四通电磁换向阀(含封闭自锁快速接头)

1

M”型三位四通电磁换向阀(含封闭自锁快速接头)

1

二位四通行程换向阀(含封闭自锁快速接头)

1

三位五通手动换向阀(含封闭自锁快速接头)

1

压力继电器(含封闭自锁快速接头)

1

压力表(含封闭自锁快速接头)

2

行程开关

4

四通(含封闭自锁快速接头)

4

三通(含封闭自锁快速接头)

5

4



毛巾

2

油盘

1

透明液压皮管  φ8

1

专用液压油

5公斤

5

电器配件

电磁阀通用连接线

3

压力继电器插头线

1

6

工具盒

螺丝刀6×100(一字、十字)

1

剪刀

1

活动板手

1

尖嘴钳

1

内六角扳手M5

1

内六角扳手M6

1

内卡簧钳

1

外卡簧钳

1

快速接头链接线(含封闭自锁快速接头)

30

快速油接头

5

7

资料

透明液压实训说明书

液压仿真软件

1
