HY-803MS型数控铣床电气控制与维修实训台

发布时间：2023-03-27 丨 浏览次数：

一、什么是数控铣床电气控制与维修实训台

　　“HY-803MS型数控铣床综合实训考核装置”简称“数控铣床电气控制与维修实训台”是我公司继华育牌数控机床实验台系统推出后，面向市场开发的又一数控培训设备。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。

 二、数控铣床电气控制与维修实训台的优点：

● 数控铣床电气控制与维修实训台装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练

● 以SIEMENS数控系统为实训对象

● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象

● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等

● 柜内电器排布与选型完全按照现行机床生产厂家的模式

● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工。

● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。

三、数控铣床电气控制与维修实训台的产品组成部分

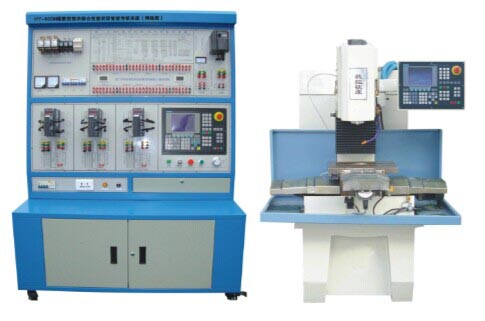

HY-803MS型数控铣床综合实训考核装置是由西门子（SINUMERIK 808）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及HY-240教学生产两用型数控铣床等组成。

四、可开设的实验实训考核项目

1、数控铣床808系统操作编程实验（配HY240铣床）

2、 主轴变频单元的运行与故障诊断实验

3、 全数字交流伺服电机运行与故障诊断实验

4、 数控铣床电气控制设计与分析实验

5、 数控各单元的连接、控制与故障诊断实验

6、 低压电气元件的原理、性能和接线实验

7、 PLC、编程、接线及在数控机床中的应用

8、 数控铣床的冷却与照明及故障诊断实验

9、 数控机床RS232通讯实验

10、 数控机床电子手轮实验

11、 丝杆螺距误差补偿实验

12、 数控铣床故障设计排除考核28项

五、HY240型数控实训铣床规格：

主轴钻夹头装夹范围        3、4、6、8、12mm

主轴转速范围              150－5000rpm

主电动机功率              0.55kw

工作台面积（长X宽）       400mm×240mm

工作台三向行程（X、Y、Z） 400×200×250mm

T型槽数及宽度             3×12mm

重复定位精度              0.005 mm

机床外形尺寸：长×宽×高  1120×1170×1500mm

重量                      500kg

六、数控铣床电气控制与维修实训台技术性能：

1、输入电源：三相四线制380V交流电源。

2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；

3、工作环境：温度-10℃–+40℃

4、整机功耗：＜3KW

5、考核柜尺寸：1370×600×1890mm
