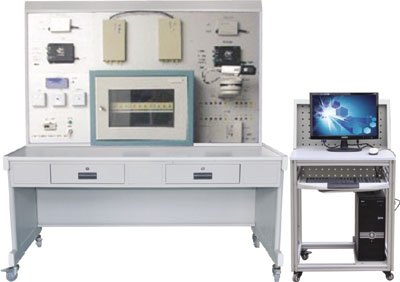

HY-B3型  建筑群设备间光纤传输系统实训装置

发布时间:2020-09-04 丨 浏览次数:

一、系统实训功能:

能进行光端机的视频和反向数据传输以及收发器的网络传输演示,能进行各种器材如光配线架、光模块和面板的安装与使用、能进行跳线的测试及使用的训练,能进行光端机和收发器的安装、连接与使用的实验,能进行视频采集卡、解码器、云台和摄像机的连接与操作实验,能进行视频采集卡软件的操作训练,能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中的综合布线系列中的综合布线系统实训装置联网进行各种综合实训。


二、系统技术指示:

1、工作电压:单相三线220V±5% 50Hz

2、整机容量:<100W

3、外形尺寸: 150×70×180 cm3 d、安全保护:具有漏电自动保护装置

4、故障设置:具有故障设置系统

三、实训项目

实训项目一:光端机传输过程的模拟

实训项目二:收发器传输过程的模拟

实训项目三:光跳线及光纤传输系统通断的测试

实训项目四:测试报告的制作实训项目

实训项目五:光纤模块安装操作

实训项目六:标准墙柜光纤设备安装操作

实训项目七:光纤安装板安装联接操作

实训项目八:跳线连接操作 实训项目九:各种信息端子与面板的拆装

实训项目十:ST、SC和C端子与光配线架和机柜的拆装

实训项目十一:熔接盒的拆装

实训项目十二:视频监控软件的使用方法

实训项目十三:台镜头控制软件的使用方法

实训项目十四:故障的判断与处理

实训项目十五:系统的设计与连接
