电动汽车整车电器实训台

发布时间:2021-01-02 丨 浏览次数:

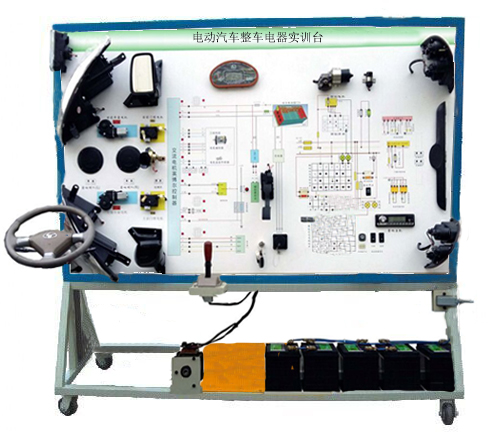

HY-QCX501   电动汽车整车电器实训台

一、产品简介

    电动汽车整车电器实训台该设备采用全新知豆纯电动 整车电器实物为基础,充分展示纯电动汽车电机驱动系统、仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。    适用于各类院校对纯电动汽车整车电器理论和维修实训的教学要求。


二、功能特点

1.把整车电器系统部件按原车基本位置顺序排列,不同的部件都标有名称,彩色完整的全车电器系统结构组成图和电路原理图,便于对整车电器系统的结构组成和电路的工作原理教学。充分展示纯电动整车电器系统的组成结构。真实可运行的纯电动整车电器系统工作原理,

2.接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。

3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有彩色电路图;学员可直观对照电路图和实物,认识和分析纯电动整车电器各系统的工作原理。

3.面板上安装有检测端子,可直接在面板上检测纯电动整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。

三、技术规格

    外形尺寸:1700×600×1700mm(长×宽×高)

    动力电源:原车 48V

    工作电压:原车

    工作温度:-30℃~+40℃
