HYGF-6离网光伏发电教学装置（PV431KW光伏离网发电教学系统）
一、系统组成：

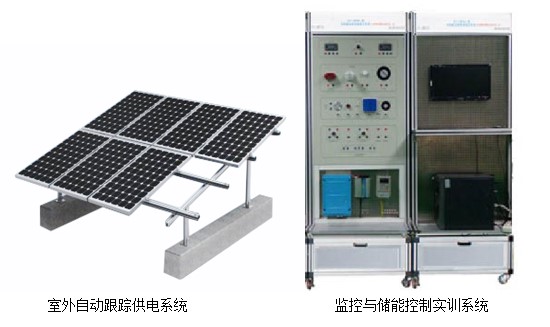

1KW光伏发电离网系统由光伏方阵、光伏供电系统、控制系统、逆变与负载系统、仪表及监控系统几个部分组成。
系统采用模块化结构设计，各单元具有独立的功能，应用灵活，即可组合应用，也可独立工作运行。
二、技术参数：
1、系统参数
（1）、系统供电电源：AC220V±10%、50HZ
（2）、装机容量：<1.8KVA
（3）、安全功能：带电源指示，急停控制及漏电保护
（4）、系统辅助电源： DC24V/3A×2； DC5V/2A
（5）、系统安全：具有漏电、过载、短路、接地等保护
2、光伏供电系统
光伏供电系统主要由光伏电池组件、汇流箱、太阳能控制器、蓄电池等组成。
系统由10块100Wp太阳能电池组件经过组串后组成小型方阵。
3、太阳能电池板技术参数
（1）、功率：100W、误差：±5%、单晶/多晶硅
（2）、输出电压：35V、
（3）、输出电流：2.88A、
（4）、开路电压：42V、
（5）、短路电流：2.9A、
（6）、工作环境温度：45℃±2℃、
（7）、尺寸：670×1000×35mm；
4、跟踪系统及控制单元
（1）、跟踪系统：采用双轴二维跟踪方式， 采用DC24V直流同步电机驱动
（2）、跟踪控制单元：可手动或自动方式运行，模拟光源运动，光伏跟踪控制采用一块西门子S7-226主控模块（固定式方阵无此项）
5、太阳能控制器
该设备应用的控制器是一种智能型、多用途太阳能充放电控制器。使用定制的128*64定制型LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，可充分满足不同应用需求。独有的充放电安时数累计和自动温度补偿功能。
控制器主要参数
（1）、额定电压：DC24V/48V自适应
（2）、额定电流：40A
（3）、充电方式：PWM或MPPT可选
（4）、显示方式：LCD液晶128*64 充电、放电、蓄电池状态、环境温度、故障显示功能
（5）、保护功能：蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护
通讯模式：RS485或RS232或GPRS
6、离网逆变模块
离网模块输入输出采用高频变压器隔离设计，运行效率高，发热量低；电路模块化开放设计，方便进行升压驱动波形、SPWM逆变驱动波形、逆变输出电压电流波形与相关电路电气测试；具有过欠压关断、过载等保护功能。
逆变模块参数
（1、输入电压：DC48V
（2）、输出电压：AC220V±10%
（3）、输出频率：50HZ
（4）、输出功率：2000VA
（5）、输出波形：纯正弦波
（6）、保护功能：短路、过热、过载保护
（7）、其它功能：带旁路功能，市电和太阳能随适时切换，可选择市电或太阳能优先。
7、仪表显示单元
直流电压表 2只
（1）、测量范围：DCV 0-200V 精度±1%
（2）、供电电压：AC/DC 9V
直流电流表 2只
（1）、测量范围：DCI 0-50A 精度±1%
（2）、供电电压：AC/DC 9V
（交流电压表 1只
（1）、测量范围：ACV 0-500V 精度±1%
（2）、供电电压：AC/DC 9V
交流电流表 1只
（1）、测量范围：ACI 0-10A 精度±1%
（2）、供电电压：AC/DC 9V
8、储能蓄电池
（1）、电池类型：铅酸或胶体
（2）、电池电压：DC 12V
（3）、单节容量：100AH
（4）、电池数量：4节串联，组成48V电池组
9、负载单元
直流负载
（1）、阻性负载：3/5W高亮度LED灯
（2）、感性负载：直流风扇、直流减速电机
交流负载
（1）、阻性负载：220V供电，功率5-8W警示灯（黄闪，慢、让警示，爆闪）
（2）、带输出插座，可接至实验室用电设备，照明等
10、监控单元，工控一体机，带触摸功能。
系统状态-太阳能控制器（带报警功能）：
（1）、输入电压、电流、功率的数据显示及动态曲线显示
（2）、输出电压、电流、功率的数据显示及动态曲线显示
（3）、蓄电池：电压数据显示及动态曲线显示
三、主要实验内容:
1、光伏电池方阵的安装拆卸
2、光伏供电系统组装
3、光伏供电系统接线
4、电池组件光源跟踪控制（固定式无此项）
5、光伏电池的输出特性
6、蓄电池的充电特性和放电保护
7、逆变器的参数测试
8、逆变器的负载安装与调试
9、逆变器与市场切换功能实验
10、监控系统的通讯
