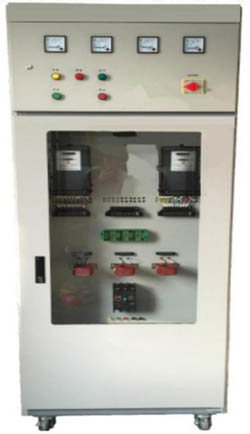

低压计量实训装置

发布时间：2021-12-10 丨浏览次数：

一、产品概述

低压计量实训装置是用来培训电力系统低压计量装表接电和低压计量原理学习，具有智能查线分析功能的综合型实训装置。

低压计量实训装置可以仿真0.4kV电压等级计量方式，用来培训和考核从事低压计量装表接电岗位工作的相关专业人员。

二、装置组成

低压计量实训装置柜体、智能数字虚负荷电源、计算机、计算机桌椅、智能系统控制软件、智能考核试题库、低压电流互感器、智能指示仪表、综合用电安全防护装置等。

三、装置主要实现功能

1、用虚负荷电源与控制继电器及开关相组合形成一套高度模拟真实用电现场的低压计量柜／计量箱培训装置；

2、使用虚负荷电源很好地解决了安全和耗电问题，又可以模拟阻性、容性和感性负荷下单相和三相四线表的计量运行情况；

3、低压计量柜采用GGD型，可以挂接单相电能表和三相四线电能表；

4、装置系统电压、电流和功率因数连续可调；

5、装置电源侧有漏电保护功能，有漏电及操作人员触电时，及时切断培训装置的电源，保护操作人员的安全；

6、当负载过大时，装置电源会报警提示；

7、可以挂接三相四线有功电能表，学习三相四线有功电能表、无功电能表及其它计量设备的结构组成、工作原理、性能特点、安装、运行及维护等目的；

8、通过低压计量柜配接各类单相、三相四线有功及无功电能表，可以观察运行现象，分析正确与错误，并排查与处理等目的；

9、通过低压计量箱配接各类单相、三相四线有功及无功电能表，可以观察运行现象，分析正确与错误，并排查与处理等目的；

10、可以进行单相电能表和三相四线电能表接线工艺培训、考核和鉴定；

11、教员可以直接在教练机上看到学员接线是否正确；大大减轻老师的现场查线的劳动强度；提高工作效率；提高单位时间内培训的人次；

12、可进行低压计量装置的典型故障分析与处理的练习、培训和比赛；

13、可进行低压计量装置的反窃电技术练习、培训和比赛；

14、可进行低压计量装置导线、电流互感器和电能表选择的技术练习、培训和比赛。

四、装置主要技术指标

1、工作环境：温度：-5℃～35℃ 量程额定值：220V 相对湿度 lt; 90％

2、输出电压：三相四线额定：3×220V

3、输出电流：量程额定值：3×5A

4、输出信号频率：50Hz

5、输出功率：电压：每相为35VA 电流：每相为30VA功耗: ≤1kW

6、相位角输出：输出范围：0°～ 360°调节细度：5°

7、外观尺寸：800*600*2200（单位：mm）
