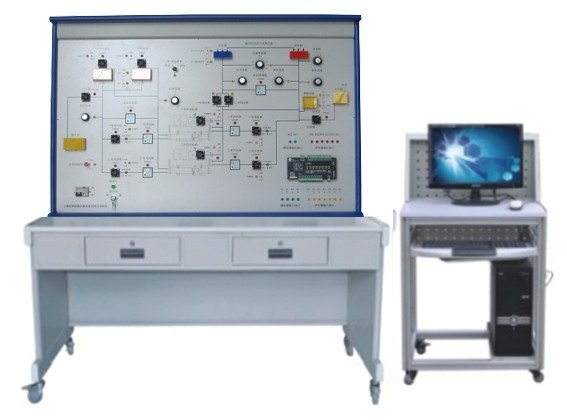

HY-L7型 楼宇制冷监控系统实训装置

发布时间:2020-09-05 丨 浏览次数:

一、装置组成:

本系统控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由 DDC 控制器、温度控制器、管道温度传感器、电动比例水阀、电动阀等组成。


二、系统实训功能:

能进行各种冷冻冷却水机组及监控系统控制操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接,系统软件的组态、配置与控制,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。

三、 系统技术指标:

工作电压:单相三线220V±5% 50Hz

整机容量:<300W

外型尺寸:150×70×180cm3

安全保护:具有漏电自动保护装置

故障设置:具有故障设置系统

四、实训项目

1 、压缩式制冷监控系统的实训

2 、冷却水系统的监控的实训

3 、一级冷冻水系统的监控的实训

4 、二级冷冻水系统的监控的实训

5 、水压、水流和水温等参数的测量

6 、冷冻水泵的启停、故障检测操作

7 、冷却泵的启停、故障检测操作

8 、冷却泵的启停、故障检测操作

9 、 DDC 现场控制器编程检测操作

10 、线路故障的判断与处理

11 、设备故障的判断与处理
