HY-9920DA变频空调实训考核装置

发布时间:2023-03-17 丨 浏览次数:

  一、什么是变频空调实训考核装置

  “变频空调实训考核装置”是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。

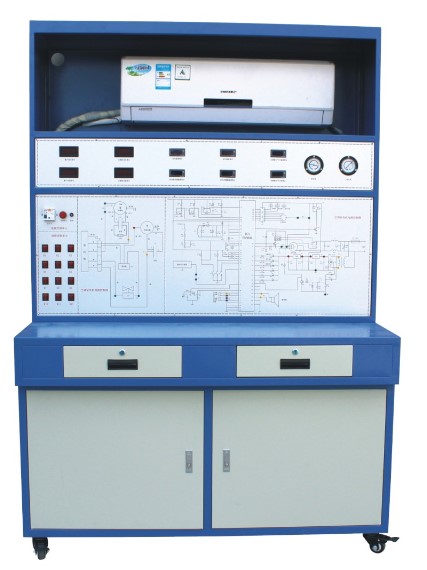

HY-9920DA变频空调实训考核装置


  二、变频空调实训考核装置的特点

  1.设备由铝合金活动框架、电源台、实验仪器组等构成。前面板上丝印制完整的电气控制原理图,实验室台后印制有制冷管路原理图,变频电路全部移动到时实验台下,有机玻璃可左右移动,方便学生测量和观察。制冷管路上设置有手动阀门,和电磁故障阀门,可同时满足2人在同一实验台上完成不同的实验内容方便实训考核,装置采用单相电源供电。

  2.整个变频空调系统真实完整,与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

  3.装置直观展示了变频空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个变频空调系统的实时工作状态一目了然;主面板中间印有电气控制系统原理图,并设有相应测试点;,屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态

  4.本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作

  5.设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电

  三、变频空调实训考核装置的技术参数

  1.输入电源:单相三线~220V±10%50Hz

  2.装置容量:<1.5kVA

  3.外形尺寸:1060cm×68cm×162cm

  4.制冷剂类型:R410(由机型而定)

  四、变频空调实训考核装置的设备配置功能

  实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成

  1.实训台:铝合金双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。装置背面可观察制冷系统管路的结构,前,用于模拟空调机机电气故障排除和设置。

  2.故障设置故障单元,实训台左下方为故障设置单元,老师可在设置单元内设置几十个故障。

  3.学生故障排除,实训台右下方为故障设置单元,学生可分析故障,检测出故障的发生单元和位置。

  4.空调整机单元1套:包括热泵型分体空调所必需的一些部件,如蒸发器、冷凝器、压缩机、四通阀等,管路中还设有控制阀等实训所必需的部件

  5.交流电源控制单元:单相三线220V交流电源供电,交流电压表1只,测量范围0~250V,用于监测电网电压;交流电流表1只,测量范围0~5A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制

  6.制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.1~1.5MPa、-0.1~3.5MPa,可显示系统工作时低压侧和高压侧的压力

  7.温度检测单元:提供4只温度表,,三位半数显,分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度

  8.模拟故障设置:模拟故障设置多元化,实验台设置有蒸发器脏堵、冷凝器脏堵、电气故障设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点20多个。

  9.模拟排除故障:,实验台上设有制冷故障排除,蒸发器脏堵、冷凝器脏堵、电气故障排除,电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路排除等20多个

 五、变频空调实训考核装置空调器运行数据分析系统:

  配有变频空调故障测试系统一套:

  1.数据测试系统可快速测量空调故障发生的电路部分

  2.可鉴听空调机有通信收据。

  3.可模拟个机与空调机内机的空调通信收据,从而来控制内机

  4.测量机器的运行状态,读出各传感器的实时温度。

  5.可测量各个个空调运行数据

  6.可模拟个机与空调机内机的空调通信收据,从而来控制外机

  六、变频空调实训考核装置的配置清单:备索。

  七、变频空调实训考核装置的实训项目

  1.初级技工基本技能实训

  2.制冷系统专用工具的基本操作

  3.制冷系统管件焊接

  4.制冷系统的检漏

  5.制冷系统的抽真空与充注制冷剂R22

  6.中级技能实训(设计、安装、调试及检修

  7.KFR-23型空调主控板电路原理

  8.空调电器元件的测量及系统运行

  9.KFR-23型空调器故障与分析

  10.空调检测与故障分析

  11.变频空调电器元件的测量及系统运行

  12.变频空调的故障与分析
