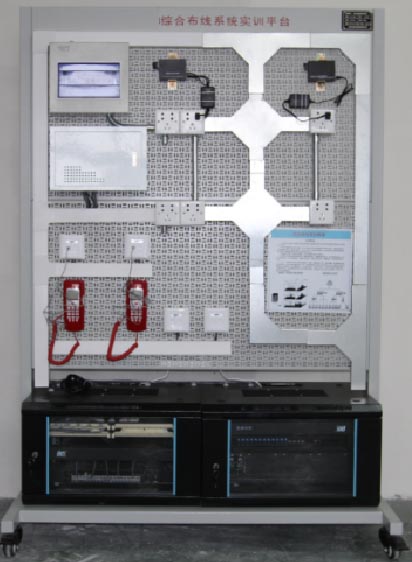

HY-B1D综合布线系统实训平台

发布时间：2024-06-06 丨浏览次数：

一、设备组成：

1、设备采用开放式网孔开型台架、网络设备、工业铝型材支架、高级喷塑钢网孔挂板、电源控制器、配备工业用电源模块、辅材及工具等组成；配备有移动脚轮，方便移动及安装。

2、能够使学生完成设备与信息盘间的安装与布线、进线水平布线的敷设及建筑物子系统中光缆、电缆、通讯线等敷设等项目，并可通过垂直子和水平布线系统对系统进行拓展，综合其它管理级别的设备，从而掌握其各系统接线技术要点。

二、技术参数：

1、电源：AC220V±5%、具有漏电保护

2、外形：1280×680×1800（mm）

三、配置清单

备索

四、实训项目

1、设备间子系统实践；

2、工作区子系统实践；

3、管理区子系统实践；

4、配线区子系统实践

5、干线（垂直）子系统实践

6、水平子系统实践

7、干线子系统实践；

8、网络评测与连接实践；

9、采用T568A、568B两种标准压接模块操作

10、按线路图将各部分连线

11、采用T568A、568B两种标准制作水晶头实训项目

12、打线工具的使用操作

13、信息面板及防尘盖的安装操作

14、配线架的安装操作

15、标准墙柜设备安装操作

16、在超五类跳线压接线操作

17、标记、理线、打线、轧线操作

18、线路故障的判断与处理

19、线路的测试实训项目

20、测试报告的制作实训项目

21、设计并安装一个简易应用系统
