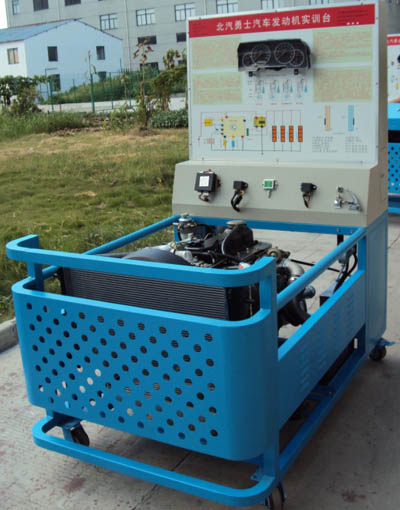

HY-QCYS-1勇士柴油发动机实训台

发布时间:2023-03-31 丨 浏览次数:

一、勇士柴油发动机实训台设备简介

  该设备采用勇士QD32T发动机为基础,配套发动相关机附件,并按照原车布局制作而成。使之成为一个与真车性能完全一样的发动机实训台。可实现勇士QD32T发动机的所有运行状态的演示。设备能够完美展现勇士QD32T发动机系统的工作的特点、工作原理和工作特行。同时兼备发动机机械拆装功能、电路系统数据检测功能、考核功能等,可实时掌握学每个员阶段性的学习情况。图文面板,喷绘有系统原理图、电路图。控制台简单明了,操作简单,工作安静。适用于中高等职业技术院校和各种汽车培训机构。能够满足各类院校对勇士QD32T发动机系统的理论和实践相结合的教学需要。



二、勇士柴油发动机实训台结构组成

  发动机系统:进排气系统、排气系统、喷油系统、仪表系统、冷却系统、起动系统、充电系统、控制系统。

  设备台架:一体式设备台架,燃油箱、蓄电池、电源总开关、斜面式仪表工作台、数据检测面板,宽度为100mm的检测仪器放置区、高清电路原理图、实物安装区、设备故障设置区(考核系统)、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、考核系统、控制机构、万向脚轮等组成。

  出厂附件:配套设备使用说明,实训指导资料、产品合格证、保修卡。

三、勇士柴油发动机实训台实训项目

  勇士柴油发动机整体的外观了解与结构认知实训

  勇士柴油发动机的结构与工作原理

  勇士柴油发动机燃油供给系统的结构与工作原理。

  勇士柴油发动机预热系统的工作原理与故障排除

  勇士柴油发动机传感器数据测量、故障诊断与排除实训

  勇士柴油发动机执行器的数据测量、故障诊断与排除实训

  勇士柴油发动机机械部分的拆装实训

  勇士柴油发动机整体的职业技能考核实训

四、勇士柴油发动机实训台通用参数

  1、展示功能,能直观展示QD32T发动机机械系统的结构组成和链接关系。认知QD32T发动机的各种零部件与安装位置。

  2、运行功能:能正常演示QD32T发动机动、静态及各种工况,满足对发动机的起动、怠速加速、减速、停机等各种工况进行实训实操及故障诊断需要。

  3、显示功能:仪表显示单元,显示发动机的各项数据,包含冷却水的温度,发动机的转速,发动机的机油压力,发电机的充电等。高精度数显表实时显示各个传感器的信号变化,可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。

  4、识图功能:面板绘有彩色电路原理图。(与原厂发动机电路图相对应), 为学员提供QD32T发动机电路的识图、读图、画图的学习过程。

  6、检测功能:检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子,测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

  7、信号模拟功能:信号模拟系统,采用可调式信号模拟系统,可任意设定各个主要传感器的任何参数,调节全程达到无极可调。

  8、故障设置系统,在台架的隐秘处,设有故障设置系统,可模拟真实的故障在现,提供了解故障,判断故障,诊断故障,排除故障等操作。

  9、安全防护功能:蓄电池与电器用电设备之间安装总电源开关,在台架不使用时,断开开关,可以保护设备和蓄电池;如水箱、排气管等部位采用带有散热孔的护板,提高操作安全性。

  10、移动教学功能:实训台配置带锁止装置的万向移动脚轮,移动方便,锁止安全可靠。

五、勇士柴油发动机实训台制作工艺

  1、前部上中下均采用大R角圆弧设计,中间位置并且镂空处理。既能看到内部部件,又能保障教学安全。

  2、台架底座采用优质钢材焊接而成,外形经过酸洗处理,再经过高温喷涂,使其表面光滑亮丽,耐油污,易清洁。

  3、超大倾斜式控制台(1000×260),控制台上安装有仪表、点火开关等。

  3、内部超大电气箱,并配置保险丝盒,继电器组等。

  4、上箱采用钢板激光切割,板金折弯工艺,开口整齐、无毛边,表面无焊点。背部为二开门设计(850×470mm),可以全部打开,方便维修保养。

  5、设备的顶端为面板名称标牌,采用独立式,与检测面区分开来。

  6、检测面板为内嵌式安装,表面看不到任何螺丝

  7、检测面板下方带有万用表或解码器等设备放置台(1000×100mm),方便测量。

  8、考核系统安装于设备的左侧,并采用手动智能通用的制作工艺。内嵌式安装,表面看不到任何骡子螺丝。

  检测面板为高级铝塑板经UV喷涂工艺,电路线条清晰,颜色鲜艳。耐油污,易清洁,不退色。

  9、设备的两侧安装带孔防护板,防止学员手脚等伸入旋转部件中。保证教学安全。

  10、检测端子为纯铜制作,自带绝缘端开孔直径6mm,内孔直径2mm,正好适合万用表或示波器测量使用。

  11、设备侧面带有故障考核系统,并带有钥匙锁,防止学院随意操作。

  12、设备脚轮方便移动,并能随时锁止,保证教学安全。

六、勇士柴油发动机实训台技术参数

  外形尺寸:1600*1000*1760

  油箱容量:10L

  重 量:320Kg

  工作温度:+-50

  台架颜色:7032

  防护板:桔红平光

  电 源:60AH蓄电池

  发动机: CYQD32T

  进气形式:增压

  汽 缸 数:4

  燃料种类:柴油

  汽缸排列形式:直列

  排 量: 3.153L

  排放标准:国二/欧二

  最大输出功率: 80.9kW

  额定转速: 3600rpm

  最 大 马 力: 110马力

  最 大 扭 矩: 221N.m

  最大扭矩转速: 2000rpm

  发动机形式:立式直列,四冲程,增压

  发动机净重: 272kg

  压 缩 比: 22:1

  缸径x行程: 99.2x102mm

TAG: 柴油发动机实训台
