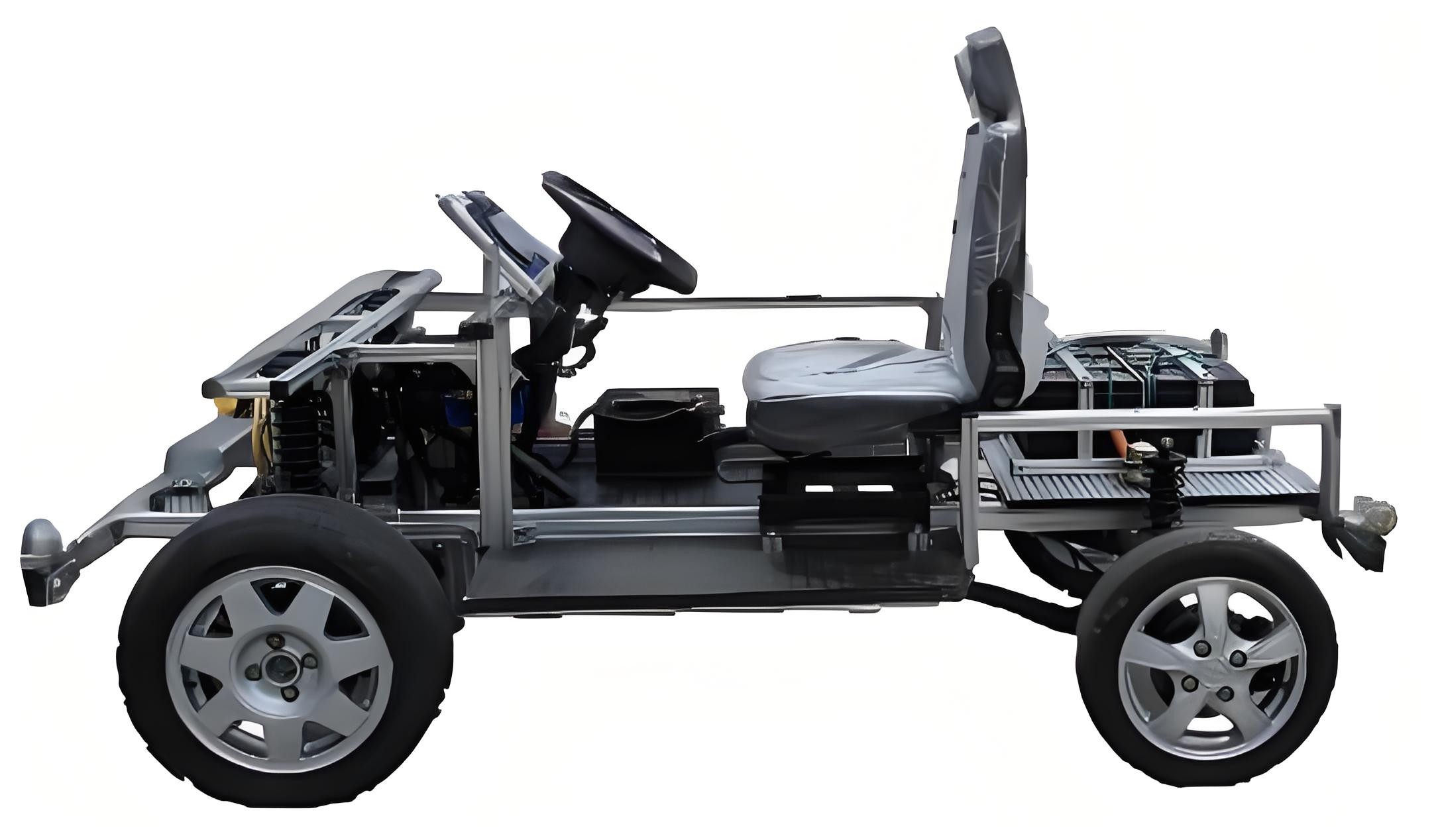

HY-QCX101B电动汽车组装与维修实训平台

发布时间：2025-04-07 丨 浏览次数：

 一、结构组成

采用电动汽车前桥、前桥及悬架系统、转向系统、制动系统、车身系统、车身电器系统、驱动系统、传动系统、行驶系统、控制系统、方向盘、方向机、电动真空助力泵、、油门、高压电池组、12V系统电源蓄电池、车载充电机、后桥及悬架总成，驱动电机、单速变速器、电机控制器、灯光信号系统、仪表系统、各种长度要求的铝型材框架材料等组成。

二、教学功能

1.学生可以通过自己动手组装电动汽车全过程，来了解电动汽车的结构和工作原理，快速掌握电动汽车的三大电系的控制理论和控制策略。以及电动汽车的机械和电子的综合利用。充分发挥学生的动手制作能力。

2.组装后的电动小车可以和真车一样自由驾驶。包含前进、后退、加速、减速、停车等

3.电动车的结构组成认知实训

4.电动汽车的拆解与整车组装实训

5.电动汽车电池组的结构组成和工作原理实训

6.电池组的拆解与整车组装实训

7.电动汽车控制器的结构组成和工作原理实训

8.电动汽车控制拆解与整车组装实训

9.电动汽车驱动电机的结构组成和工作原理实训

10.电动汽车驱动电机的拆解与整车组装实训

11.电动汽车单速变速器的结构组成和工作原理实训

12.电动汽车的变速器的拆解与整车组装实训

13.电动汽车的传动系统的结构组成与工作原理实训

14.电动汽车的传动系统拆解与整车组装实训

15.电动汽车制动系统的结构组成和工作原理实训

16.电动汽车制动系统的拆解与整车安装实训

17.电动汽车前桥的工作结构组成与工作原理实训

18.电动汽车前桥的拆解与整车安装实训

19.电动汽车的转向系统的结构组成和工作原理实训

20.电动汽车转向系统的拆解与整车安装实训

21.电动汽车的后桥、悬架结构组成和工作原理实训

22.电动汽车的后桥、悬架的拆解与整车安装实训

配套自主研发系统教学软件，软件包含系统的高压安全系统的控制理论和控制策略，可以实现8路故障模拟操作，（电池温度、 单体电压、碰撞、电机温度、档位开关、电流、绝缘电阻、系统电压）可以任意设定每个指示器的工作状态，每个高压接触器的动作测试，能够完成多种工作状态的执行操作，演示上电、下电工作过程、演示系统保护、演示传感器故障、演示读取故障码、演示清除故障码、演示原件测试等功能。

三、技术参数

1、外形尺寸：长2600mm*1600mm*1400mm

2、电池组电压DC72V

3、系统电压DC12V

4、电机功率：5KW

5、最大功率：9KW

6、额定电流73A

7、最大电流150A

8、前桥：麦弗逊式

9、后桥：整体式连杆式

10、转向系统：电动助力

11、制动系统：电动真空助力
