电动汽车电能转换技术实训台

发布时间：2021-01-02 丨浏览次数：

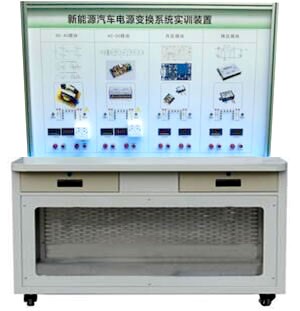

HY-QCX602 电动汽车电能转换技术实训台

一、功能特点

1.该设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。

2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理。

3.面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数。

4.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图。

5.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板。

二、技术规格

1.外接电源：交流220V±10% 50Hz

2.工作电压：交流220V等

3.工作温度：-40℃～+50℃

4.外形尺寸：1500×700×1700mm(长×宽×高)

5.产品工艺标准:

设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。

三.实训项目

1.新能源汽车DC-DC 变换器的功能认知。

2.新能源汽车DC-DC 变换器结构原理认知。

3.新能源汽车DC-AC 变换器的功能认知。

4.新能源汽车DC-AC 变换器结构原理认知。

5.新能源汽车AC-DC 变换器的功能认知。

6.新能源汽车AC-DC 变换器结构原理认知。
