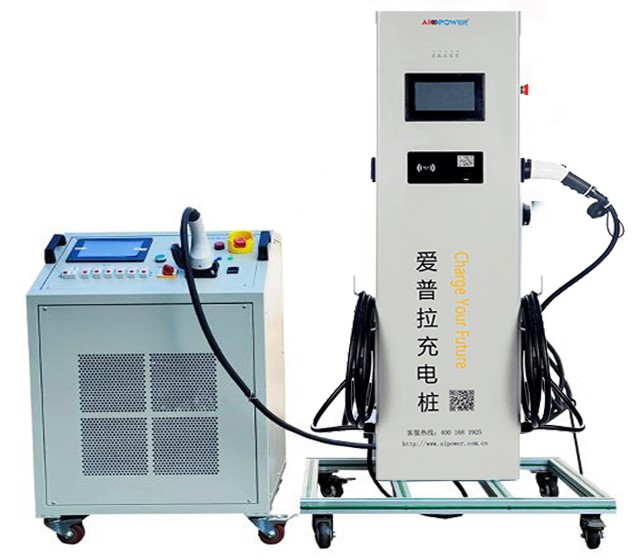

HY-QCX601充电设备装配与调试平台

发布时间:2025-04-07 丨 浏览次数:

一、设备组成

        充电设备装配与调试平台基于大赛产品为依托设计开发而成,配套急停开关、电度表、浪涌保护器、控制主板、输出继电器、三相空气开关、触控显示屏、读卡器、电、充电控制、放电负载、充电、安全电源组件等组成。


二、实训项目

1.交流充电桩的认知与了解实训

2.交流充电桩的拆卸工艺实训

3.交流充电桩的组装工艺实训

4.交流充电桩的电路原理实训

5.交流充电桩的使用操作实训

6.交流充电桩的工作原理实训

7.交流充电桩的内部结构原理实训

8.交流充电桩的内部线路连接

9.充电负载的调节实训

10.交流充电桩的内部内部原数据测量实训

11.交流充电桩装复调试实训

12.交流充电桩的充电实训

13.交流充电桩的电路系统实训

14.交流充电桩的充满操作实训

15.CP的工作原理及数据测量

16.CP的充电状态下的数据测量实训

17.CP的充电停止状态下的数据测量实训

18.CC的工作原理及数据测量

三、执行标准

GB/T 18487.1-2015《电动汽车传导充电系统第1部分:通用要求》(适用于交流)

GB/T 20234.1-2015《电动汽车传导充电用连接装置第1部分:通用要求》(适用于交流)

GB/T 20234.2-2015《电动汽车传导充电用连接装置第2部分:交流充电接口》(适用于交流)

GB/T 27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》(适用于直流充电桩)

四、技术参数

输入电压:AC 220V±10%

电网频率:50Hz±10%

输出电压范围:AC 220V±20%

额定输出电流:32A

输出路数:1路

充电接口:符合国标GB/T 20234.1-2015

充电枪长度:3米

安装方式:落地式安装

额定输入电压:AC220V±10%

额定输出电压:AC220V±10%

额定功率:7KW

最大输出电流:32A

机械连接寿命:50000次

电器寿命:1000次

防护等级:IP54

绝缘强度:2500V

系统工作电压:直流12V

系统工作温度:-40℃~+50℃

外形尺寸:1240×600×1700mm(长×宽×高)

配套有车载充电机一个

锂电池组一套

设备台架一个

设备面板一个

220充电接口一个

国标充电枪一个

负载箱:3KW

工作台:1500*750*1620mm
