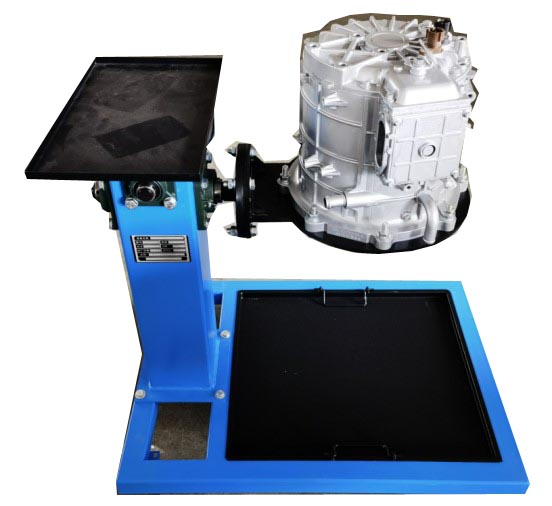

HY-QCX706电动汽车电机解剖展示台-电动汽车永磁同步电机拆装翻转架

发布时间：2025-04-07 丨 浏览次数：

一、产品介绍：

选用新能源汽车驱动电机总成，附属件齐全有效；拆装中驱动电机可做轴向任360 o何角度翻转和静止。配套大面积接油盘、大面积工具盘、万能卡盘，减速器，移动脚轮等，是汽车维修培训机构必备设备之一。配套使用说明书及实训指导书。

二、基本配置：

新能源汽车驱动电机总成、电机运转灵活，无卡滞。

减速旋转机构总成， 60：1的减速比，轻巧转动。

万能卡盘为国标钢材焊接而成，安全可靠，不变形， 可安装各种不同型号的驱动电机总成。

万象脚轮使教学更为便捷，一人即可自由移动到教室的任何位置。

三、主要功能

新能源驱动电机维修、拆卸；

通过拆装了解驱动电机的内部构造、原理、及基本拆装工艺

新能源驱动电机的维修、组装；

通过拆装，掌握新能源驱动电机的基本技术参数，间隙力矩掌握等要领。

3. 新能源驱动电机的维修，更换；

掌握新能源驱动电机零部件的磨损程度、判断零部件的好坏以及更换标准。

4. 新能源驱动电机的维修，测量；

掌握新能源驱动电机线圈的测量、绕组的缠绕工艺和绝缘的防护等实训。

四、实训项目

1．新能源驱动电机静态了解，元件的认识等实训项目

2. 新能源驱动电机结构与原理掌握等实训项目

3．新能源驱动电机拆装工艺实训项目。

4.卡新能源驱动电机的整体拆装、检测实训

五、工 艺

1.翻转架可承重500KG,，配备蜗轮蜗杆减速机构，减速装置转动灵活，速比为60:1，可以手工转动360度，任意停留在任何一个角度。使拆装中的发动机没有死角。

2.配套工具盘；为了拆装时工具的放置，特设置一个专用工具盘，长400mm,款250mm,深度为15mm, 高度890mm..高温喷塑。光鲜亮丽。

3.手轮为铝合金材质，外径2000mm.内口直径为18mm,强度高，重量轻，不割手，手感舒适。

4.万能卡盘，经过镀络工艺加工，光亮照人、不生锈。卡盘卡爪直径随意调整，调整直径200-500mm，卡盘长度可调，0-50mm 随意可调。为装载其他型号及变速器提供方便。

5.可装载多种型号的新能源驱动电机。

6.油盘采用国标优质钢材一次冲压而成，深度为20mm，四周带有1cm的上沿，使拆卸中的发动机油水不会外流，同时可做到工具、零件、机油不落地。油盘尺寸740*515mm。

7.设备立柱选用150*150*5mm方钢，经过线切割工艺，标准定位，标准打孔，使每一台翻转架规格统一，尺寸标准。外观一致。承重力较强，可承载各种发动机及变速器。安全可靠。

8.底部框架为50*50mm的国标优质钢材焊接而成， 抛光、去绣、高温、喷涂工艺。

底部配4个3寸尼龙万向脚轮，2个带刹车，2个万象，方便移动。

六、技术参数：

外形尺寸： 855mm×600mm×900mm

减速形式：涡轮蜗杆

减速比：60:1

电机类型：直流无刷

可移动式台架
