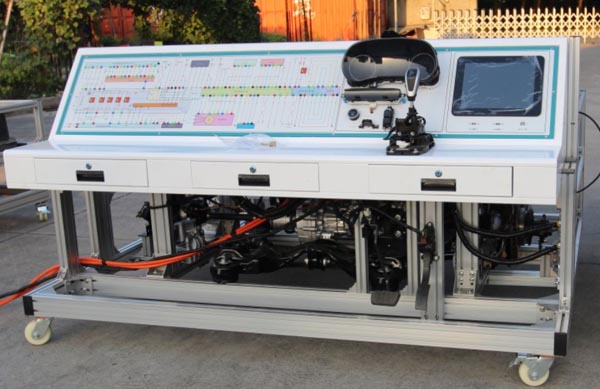

HY-QCXE501电动动力实训系统实训台（比亚迪E5电动车）

发布时间：2025-04-07 丨 浏览次数：

一、结构组成

1、组成：设备台架、比亚迪E5新能源电动汽车的电机驱动系统、触控显示中心 、变速传动系统、半轴及羊角总成、加速机构、电机散热系统、真空助力系统、检测系统、台电子考核系统、一体化工具柜、设备控制台等组成。

二、实训项目

1.比亚迪E5模拟起步模式的实验；

2.比亚迪E5模拟加速的时的实验；

3.比亚迪E5模拟车辆匀速行驶实验

4.比亚迪E5驱动系统的故障设置与排除实验；

5.比亚迪E5驱动电机档位控制模拟实验；

6.比亚迪E5各种数据流的读取检测；

7.比亚迪E5故障码的清除与读取；

8.比亚迪E5各种数据参数的监控；

9.使用解码器、万用表、示波器等工具进行传感器与执行器的数据流分析实验；

10.能够对整车各个系统零配件结构与相互间关系进行认知实验；

11.能够进行动力系统故障设置诊断及排除实验；

12.能够进行动力系统维护保养；

三、主要功能：

1动态运行，起动设备，可以模拟多种行驶情况，包含起步、加速、匀速、减速、停车等工况。

2、检测控制台面板上,外接接线端子,不破坏原来线束的情况下,任意测量每一根线、每一个传感器、执行器等数值,   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

3、识图功能：控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）提供识图、读图等实训功能。

3、诊断功能，通过专用的检测仪器，可以对整体系统进行数据诊断，数据流读取、故障代码读取，清除等操作。

4、仪表显示单元，显示电动驱动系统的各项数据，包含当前电量、续航里程，瞬时耗电量等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。

5、诊断功能，配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对系统进行编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；

6、配套触控显示中心，可提供远程考核功能，进行远程故障考核设置。内置新能源资源、教学课件、视频、动画、本设备的操作说明、原车维修手册、合格证、保修卡等。

四、制作工艺

1、框架：国标40×40铝型材和国标40×80铝型材为主题框架，承重力强，不易变形，拼接方便，易于清洁。

2、防护：侧面部位带有铝型材护栏，保护学员安全。

3、控制台：上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为独立单开门设计，可以全部打开，方便维修保养。前方大R角处理，防止磕碰受伤。

4、喷涂：纯白色9003高温烤漆。表面光滑，漆面平整。颜色亮丽。

电气箱，放置电器部件，如线束等。并配置保险丝盒，继电器组等。

5、工具抽屉：控制台下面2个带锁抽屉，用于放置检测仪器仪表和学习资料等。

6、检测面板：优质铝塑板，电脑雕刻，开孔标准，无毛边。再经UV喷涂工艺，颜色鲜艳，线条清晰。最后喷涂保护膜。光亮耐磨不退色。

7、工具柜：设备左下角为工具箱，用于放置维修工具，专用工具等维修设备。

8、工具盘：工具盘位于工具柜的上部，用于放置临时拆装的工具，检测仪器仪

表等。

9、检测端子为纯铜制作，自带绝缘端开孔直径6mm，内孔直径2mm，正好适合万用表或示波器测量使用。

10、多位大承重力脚轮支撑，移动方便，行走安静。

四、技术参数：

电机最大功率： 160kW

工作电压：633.6V

电池容量：75AH

纯电最高续航里程： 256km

重    量：420Kg

工作温度：+-50

充电方式：国标充电桩

外形尺寸：1600*1950*1200mm

控制台:1950*600*500

工具箱：三个

工作台:1950*300mm
