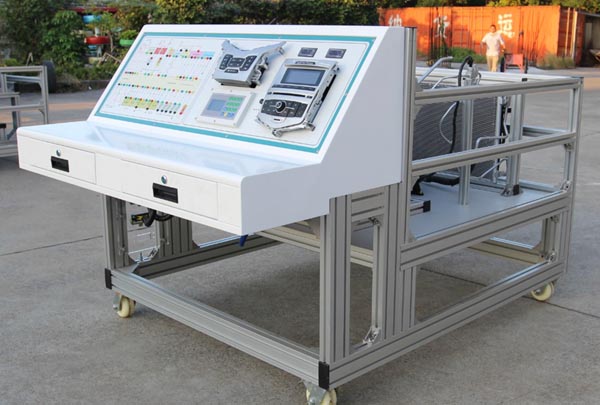

HY-QCXE505新能源汽车电动空调实训台（比亚迪E5电动车）

发布时间：2025-04-07 丨 浏览次数：

一、产品简介：

比亚迪E5原车空调系统配件，包含所有汽车电控空调所需运行附件。驱动系统台架、高压系统台架、电池台架后，可正常运行空调系统的所有工作。包含制冷制热、并输出所需目标温度。

二、结构组成：

设备包含设备台架、斜面式控制台，系统压力表安装台、电动汽车动力源、检测面板、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、智能考核系统、，设备控制机构、、系统高压表、系统低压表、检测面板和空调相关系统组成。

空调系统又包括：新能源电动空调泵、冷凝器、蒸发箱、各种温度传感器、执行器控制机构、干燥瓶、电子扇、控制开关、电控单元、自诊断系统。制热系统包含：PTC加热系统温度控制单元、温度设定系统等组成。

三、实训项目：

1.比亚迪E5汽车电动空调的零件了解、认知实训

2.比亚迪E5电动空调运行所需条件分析与检测

3.比亚迪E5电动空调CAN通讯系统检测认知实训台

4.比亚迪E5汽车电动空调的使用及操作实训。

5.比亚迪E5汽车电动空调制冷系统的工作原理的实训

6.传感器的工作原理、电路分析、元件测量等实训。

7.各种温度信号的对空调系统的影响、故障诊断与排除实训；

8.系统压力对比亚迪E5汽车电动空调系统的影响实验、故障诊断与排除，

9.执行器的工作原理、电路分析、元件测量等实训

10.电控单元的工作原理、电路原理及控制理论的实训。

11.压缩机控制条件的测控实验；

12.鼓风机的故障诊断与排除实训

13.比亚迪E5汽车电动空调的冷媒排放，抽空，加注实训

14.比亚迪E5汽车电动空调的管路拆装、连接接实训。

15.比亚迪E5汽车电动空调系统的高低压力的检测及故障判断

16.比亚迪E5汽车电动空调的自诊断实训

四、功能

1.展示功能

各相关系统按合理位置排布，能直观展示汽车空调系统和相关工作附件的结构组成与工作原理；

2.运行功能：

接通运行开关，能正常演示空调系统动、静态及各种工况，满足汽车新能源汽车电动空调系统的实际操做及故障诊断与排除的教学需要。

3.显示功能：

高低压侧系统压力表，实时显示高压侧、低压侧的压力实际值。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。

4.识图功能：

检测面板上绘有高清空调系统以及相关系统的电路原理图、零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解电路图、熟悉掌握读懂电路图、直到最终可以自主绘制电路图的学习过程。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。

5.自诊断功能：

配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对空调电脑电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、元件测试、等；

6.检测功能：

检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

7.故障设置系统

手动故障设置功能：标配

故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。

8.安全防护功能：

设备动力电源安装有总电源开关（空气开关），在台架不使用时，断开开关。设备的两侧带安装带有散热孔的防护板。防止学员手脚等伸入旋转部件中。设备上部采用安全防护网和护栏，提高操作安全性。

9.移动教学功能：

实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。

制作工艺：

1、设备台架：采用国标40*80铝型材搭建而成，坚固耐用，无需喷漆，易于清洁维护。

2、控制台；超大倾斜式控制台，采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为单开门设计，可以全部打开，方便维修保养。

3、检测面板：检测面板为高级铝塑板经UV喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。

4、检测端子：纯铜制作，自带绝缘端开孔直径6mm，内孔直径2mm，刚好适合万用表或示波器测量使用。

5、工作台；检测面板下方带有工作台，提供万用表或解码器等设备放置(1200×300mm)，方便测量。

6、带锁抽屉：工作台下面为两个带锁抽屉，用于放置专用的检测设备，如解码器，万用表等。

7、超大静音脚轮，方便移动，并能随时锁止，保证教学安全。

五、技术参数：

外形尺寸：1400*1000*1760

重    量：150KG

工作温度：+-50

输入电源：整车电源
