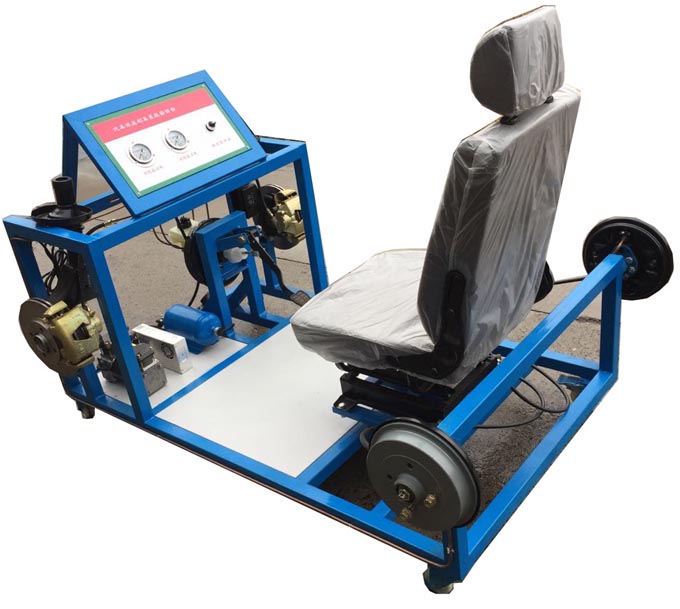

HY-QCXE504B新能源汽车电动真空助力制动系统实训台

发布时间：2025-04-07 丨浏览次数：

一、产品简介

实训台选用吉利EV450 纯电动汽车电动真空助力液压制动系统；真实地展示纯电动汽车电动真空助力液压制动系统核心零部件的结构与控制原理、安装位置和运行工况，培养学员对纯电动汽车电动真空助力液压制动系统故障分析和处理能力。适合于各类院校对纯电动汽车电动真空助力液压制动系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。


二、功能特点

1.真实可运行的新能源电动真空助力液压制动，充分展示各主要零部件组成结构和逻辑控制关系。

2.各主要部件安装在台架上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握电动真空助力液压制动零部件拆装要点；

3.真空表与真空罐连接，安装在台架面板上，面板上同时显示真空泵电流闭合和断开，踩下制动踏板，观察真空表高低和真空泵启动运行状态控制关系；当真空度下降到-45Kpa时，压力传感器使12V电源闭合，真空泵工作；当真空度上升到-80Kpa时，压力传感器使12V电源断开，真空泵停止工作；通过实际观察学员掌握纯电动真空助力工作原理。

4.配备解剖完整的真空泵总成，真空罐总成，助力器带泵总成，展示电动真空助力系统各主要零部件结构。

三、技术规格

1.外形尺寸（mm）：1500×900×1600(长×宽×高)

2.工作电源：12V

3.输入电源；交流220V±10% 50Hz

4.电机与变频器：220V4KW1400转电机，220V5KW变频器

5.纯电动汽车电动真空助力液压制动系统:北汽EV160

四、实训项目

1.新能源电动真空助力控制原理，车辆刹车过程真空度大小变化的知识。

2.了解新能源电动真空助力主要零部件功能认知。

3.新能源电动真空助力故障分析与诊断。

4.动真空助力液压制动系统拆装与检测实操；

5.真空压力传感器工作原理、功能；

6.电动真空泵工作原理和引脚定义、功能；
