HYAZL-1型 真实部件构成氨制冷系统模拟装置

发布时间:2020-09-22 丨 浏览次数:

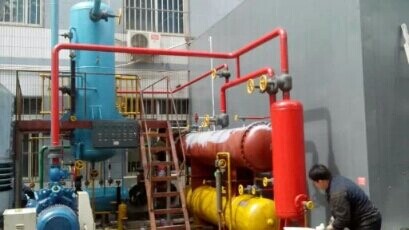

HYAZL-1型真实部件构成氨制冷系统模拟装置

制冷技术是一项工艺极其复杂,具有一定危险性的工作,尤其是系统中的氨气,是一种易燃易爆,有毒,使人窒息的气体,对人体健康和安全生产都有潜在的较大的危害性。所以通过本模拟装置训练,操作人员熟悉所属冷库设备的构造、结构、性能、特点、分布情况、工艺流程、运行原理,掌握安全操作技术,并具备查患排险能力,这样才能胜任制冷运行和管理工作。


一、制冷工作原理

本模拟装置主要由本模拟装置由制冷系统、电控系统、冷却水系统三大系统组成,具体有:压缩机、冷凝器、贮氨罐、蒸发器、空气分离器、紧急泄氨器、集油器,水冷却装置,各种阀门、压力表、测温仪和高低压管道组成。其中,压缩机、冷凝器、节流阀和蒸发器是制冷系统中追基本的部件。它们之间用管道依次连接,形成一个密闭的系统。制冷剂氨在系统中不断循环流动,发生状态变化,与外界进行热量交换,其工作过程是:液态氨在蒸发器中吸收被冷却物的热量之后,汽化成低压低温的氨气,被压缩机吸入,压缩成高压高温的氨气后排入冷凝器。在冷凝器中被冷却水降温放热冷凝为高压氨液,经节流阀节流为低压低温的氨液,再次进入蒸发器吸热汽化,达到循环制冷的目的。这样,氨在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。

二、使用单位提供房间做为模拟冷库用。
