高频模拟电路实验箱

发布时间:2020-12-14 丨 浏览次数:

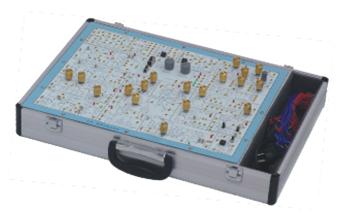

HY-GP   高频模拟电路实验箱

       HY-GP高频模拟学习机将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。该学习机工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。


一、技术性能

 △电源:

  输入:AC 220V±l0%

输出:DC ±5V,-8V,±12V,大输出电流均为200mA

 △信号源:(函数发生器)

输出波形:方波、三角波、正弦波

频率范围:分四档2HZ~20HZ、20HZ~200HZ、200HZ~2KHZ,2KHZ~20KHZ

幅 值:正弦波Vp-p:0~14V( l4V为峰、一峰值,且正负对称)

方 波Vp-p:0~24V(24V为峰一峰值,且正负对称)

三角波Vp-p:0~24V(24V为峰一峰值,且正负对称)

二、实验项目:

(一)可完成高频电路实验:

1.单调谐回路谐振放大器;

2.双调谐回路谐振放大器

3.高频功率放大器(丙类)

4.LC电容反馈三点式振荡器

5.石英晶体振荡器

6.振幅调制器(利用乘法器)

7.调幅波信号的解调

8.变容二极管调频振荡器

9.相位鉴频器

10.集成电路(压控振荡器)构成的频率调制器

11.集成电路(锁相环)构成的频率解调器

12.利用二极管函数电路实现波形转换。

13.RC集成振荡器;

14.混频电路

15.集成高频功率放大器的应用

a::调频无线话筒;

b:电视信号转发器;

c:信号发生器

(二)可完成模拟电路实验:

1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11.IC电路RC正弦波振荡器

12.集成功率放大器

13.整流滤波与并联稳压电路

14.串联稳压电路

15.集成稳压器

16.RC正弦波振荡器

17.LC振荡器及选频放大器

18.电流/电压转换电路

19.电压/频率转换电路

20.互补对称功率放大器

21.波形变换电路

22.扬效应管实验
