拖拉机电气实训台

发布时间：2020-12-18 丨浏览次数：

HYTLJ-1 拖拉机电气实训台

一、产品简介

拖拉机电气实训台采用江苏清江JS-750P拖拉机整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。适用于高等职业学校及中职农机专业对农机电气理论和维修实训。

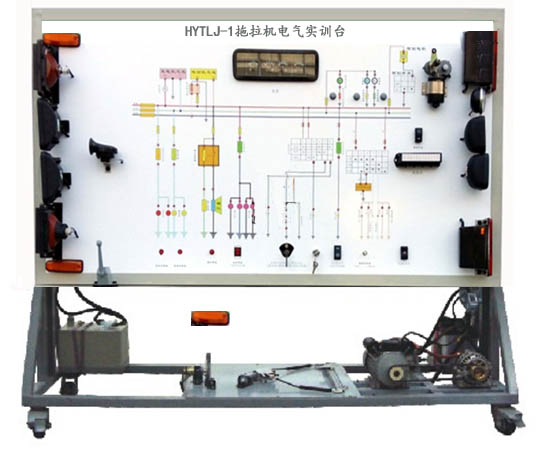

拖拉机电气实训台(图1)

二、功能特点

1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。

接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。

2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。

3.面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。

4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

三、技术规格

外形尺寸：1800×650×1700mm(长×宽×高)

动力电源：三相四线(或三相五线)380V±10% 50Hz

工作电压：直流12V

工作温度：-40℃～+50℃

功率：2.2KW
