ABS/ASR制动系统实训台

发布时间：2020-12-29 丨浏览次数：

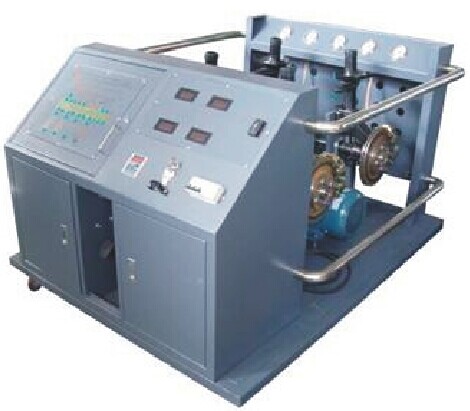

HY-QC326型 ABS/ASR制动系统实训台

【产品简介】

本实验台以大众帕萨特B5 ABS制动系统为主体材料，采用四通道的ABS调节回路，四轮单独调节。ABS系统能够正常运行，可模拟ABS系统的工作过程。适用于各类型院校及培训机构对汽车ABS系统理论和维修实训的实训教学需要。本实训台实训功能齐全、操作方便、安全可靠、美观大方。附使用说明书与实验指导书，相关课题的教学资料。

【结构组成】

大众帕萨特B5 ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘；面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架。

【功能特点】

1、主缸油压与分缸油压实时指针式压力表显示；

2、液压泵工作状态通过LED灯显示；

3、彩色原车电路原理图，油压原理图

4、轮速通过调速电机进行调整；

5、自动断电保护装置，避免电机反拖，有效保护电器元件；

6、ABS故障灯显示故障；

7、外接式电脑检测端子便于检测电路电压或电阻；

8、OBD数据输出接口，便于通过专用检测仪器进行检测。

9、故障模拟系统可模拟实际运行工况，设置多种实车ABS系统常见故障。具体内容详见故障模拟设置装置说明。

10、可进行ABS制动系统排空及调整、系统匹配等实训。

【产品工艺】

一、面板工艺和特点

（一）测量面板

面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。

1、采用8mm厚优质高密度PVC板作底板。

2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，具有耐磨不易退色等特点。

（二）控制面板

1、采用3mm厚铝板，坚固耐用，不易变形。

2、采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。

二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。

三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

四、金属表面采用高温喷塑处理，漆面坚固美观。

【技术参数】

外观尺寸1500*1200*1150（长X宽X高）

电机：3.5KW变频电机

电机电源：380V

ABS系统电源：60AH蓄电池

工作温度：-50℃～50℃
