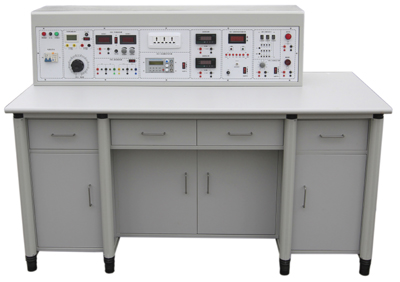

新能源汽车电工电子实训台（HY-XN03）

发布时间：2020-12-31 丨 浏览次数：

一、什么是新能源汽车电工电子实训台

　　1、通过电工电子基本原件与电路，实现电工电子基础知识教学。带有信号发生器、双路示波器、0-14V直流输出电压端子、220V交流输出电压插座、数字万用表。

　　2、台架由三个模块组成，分别为电工电子基础模块，控制电路模块，线束插头插接练习模块组成。

　　3、电工电子基本模块，可以进行基本元件认知与测量，包括电阻、二极管、三极管、电容、电感等，可在元件接头测量元件数值。

　　4、控制电路模块，元件包括继电器、开关、发电机、起动机、逆变模组等实物，学生可进行自主连线，并测量线路信号。

　　5、插头插接模块包括各种插接头，如电池包母线插头，控制器插头等带锁止功能的插头。

　　6、台架内置工具箱，工具箱内具有万用表，小型示波器等检测工具。

　　7、配置多种实用的测量测试仪表，包括函数发生器、示波器、万用表，及电工电子常用工具。

　　8、台架所配置电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便。

二、技术性能

　　1、输入电源：单相三线~220V±10% 50Hz

　　2、工作环境：温度-10℃~+40℃相对湿度≤85%(25℃)海拔<4000m

　　3、装置容量：≤700VA

　　4、外形尺寸：1600mm*700mm*1600mm

　　5、安全保护：具有漏电压和漏电流保护、过载保护等功能，安全符合国家相关标准

三、基本配置及功能

　　1、实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

　　2、实训台采用40*40工业铝合金框架结构，在电源控制屏上方可挂放电工电子实训挂箱，实训台下方设有四个带刹车的万向轮，便于移动和固定。

　　3、电源控制屏，电源控制屏为铁质黑色烤漆结构。主要由低压交流电源、直流可调稳压电源、直流开关稳压电源、各种测试仪表等组成，方便实训考核。具体功能如下：

　　1)直流可调稳压电源，0.0~30V/2A、±5V/2A固定输出，具有过载、短路软保护功能，设有两个三位半数显指示，分别指示当前输出的电压值和电流值。

　　2)直流开关稳压电源±12V/2A、±5V/2A固定输出，具有短路、过流保护及自动恢复功能。

　　3)低压交流电源3~24V低压交流电源输出，分3V、6V、9V、12V、15V、20v、24V七档可调，输出端具有短路保护、过载保护及自动复位功能。

　　4)提供两组接线柱和接线端子转接口单元，实训操作方便。

　　5)提供3路AC220V电源插座接口，可为外配仪器设备提供工作源。

　　4、函数发生器可以输出正弦波、方波、三角波、升锯齿波、降锯齿波、脉冲波、阶梯波等常用波形信号;带20DB、40DB衰减功能;具有最大可达900秒的线性扫频和对数扫频功能。

　　5、双踪示波器：带宽：50MHZ;通道：双通道;实时采样率：500MSa/S;储存深度：32kpts

　　垂直灵敏度：2MV-10V/DIV;触发源：CH1、CH2、EXT、EXT/5.AC Line;内部存储：2组参考波形;屏幕：7英寸TFT-LCD显示器，分辨率800*480;净重：2.5KG。

　　6、实训模块：

　　1)电工电子常用元件模块*1，包含常用的电阻、电容、电感、二极管、三极管等基本元件。

　　2)控制电路模块*2，包含继电器、开关、发电机、起动机、逆变模组等实物，学生可进行自主连线，并测量线路信号。

　　3)线束插头插接练习模块*1，包含多种常用的对接插头，自锁插头，防反插插接头等。

　　7、配套工具：

　　数字式万用表、元件盒、剥线钳、斜口钳、小十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、工具箱等常用工具。

四、实训项目

　　1、线束插头拔插练习

　　2、电工电子元件认知与测量;

　　3、基本线路特性;

　　4、测量工具使用;

　　5、继电器、逆变器等工作线路原理与测量
