汽车整车电气接线实训台

发布时间：2021-12-14 丨 浏览次数：

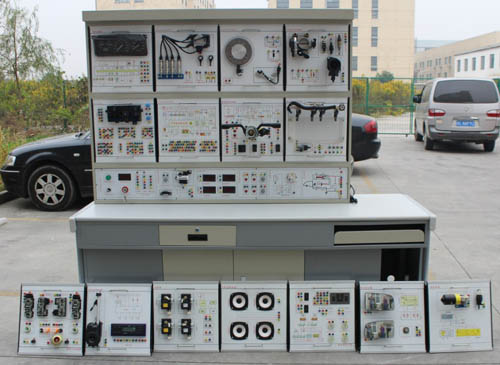

HY-QC502B汽车整车电器接线考核实训台

（一）产品简介
本产品分为上中下三部分，上部为积木式挂箱安装区域，中部为控制区域，下部为设备储存区域。
设备选用桑塔纳2000全车电器系统材料为基础制作，接线演示全车电器系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
(二）结构组成
1、选用全车全新电器元件制作，展示电器元件的工作原理和电器元件的结构；全车电器系统包括全车电路所有系统的15个模块。
1、仪表系统实训模块；
2、点火系统实训模块；
3、曲轴位置、相位实训模块；
4、各种传感器器实训模块；
5、中央线路板实训模块；
6、电控单元输出实训模块；
7、各种控制开关实训模块；
8、燃油喷施系统实训模块；
9、灯光照明系统实训模块；
10、音响系统实训模块；
11、中控防盗系统实训模块；
12、扬声器实训台模块；
13、车窗控制实训模块；
14、后视镜控制实训模块；

15、雨刮系统系统实训模块；

（三）实训功能特点
每个功能模块可单独使用，可单独讲解工作原理及工作过程，每个模块上面带有高清原理图，配合工作原理图，起到识图，读图的教学目的。模块上每个元器件均为原车的真实配件，并用特殊材料固定，使其牢靠不会脱落，每个模块上部的原理图必须是高清UV喷涂工艺，不掉色。每个模块的电路原理图的节点处，均设有连线接线柱，根据实际操作中的各种情况，连接不同的线路。如:课件讲到节气门传感器，那么我们就先把传感器的电路连接成功，其他的执行器暂时不接。模块上设有操作开关，根据具体课件情况，接通相应的开关。模块上带有LED指示灯，实时掌握各种元器件的工作情况。每个模块不仅可以单独使用，同时又可以实现整体的连线实训使用。操作台上带有固定的控制台，控制台上部带有所以各个模块的所需的各种功能，如电源管理系统、传感器的信号数显表、各个系统的控制开关，以及诊断系统。
（四）设备工艺特点
示教板面板采用，最先机的意大利进口平板激光UV技术，颜色鲜艳，线条清晰，耐油污，耐高温，防潮，易于清洁。面板上各个电子模块都有各自相应的位置，且带有与模块相同的接线端子。供学员接线实习。数显表具有相应的接线柱，可接线为发动机电控单元的传感器信号，实时观察信号的变化。带有220v电动机，提供发电机的充电动力源，学员可接线实训充电系统。大容量邮箱，提供电控单元的喷油实训。带有可调转速的脉冲信号装置，可模拟发电机专属调节。可以在每个电器插接模块上进行接线练习，使每个电器模块独立工作，也可以将电器系统的元件进行接线训练，使整个电器系统一起工作；能够使学生方便直观得在每个电器插接模块上进行接线练习，每个接线端子配有与原车线路图相同的针脚号码标牌方便识别。设备下部为国标钢材，一次向冲压而成，并高温喷涂处理。美观大方。台面为3cm厚度的高级桌面，用于放置实训材料。台面下部带有2个抽屉，用于放置连接线及检测工具等实训材料。下部左部箱柜是储存设备的箱柜，右侧为设备的主要电器工作区域，内部包含两相电动机，发电机，起动机，燃油箱，蓄电池等。注意烟花，不要随意进入箱柜。设备的底部带有万向脚轮，方便移动教学。
9、实训台配备相应多种颜色的插接线束和相应的附件，配有相应的电路图和实验手册。
10、配置：全车电器系统各个电器模块，和控制单元。
三、操作实训项目；
1、灯光系统的元件了解认识，灯光系统的接线实训及工作原理。
2、雨刮系统的元件了解认识。雨刮系统的接线实训及工作原理。
3、仪表系统的元件了解认识。雨刮系统的接线实训及工作原理。
4、音箱系统的元件了解认识。雨刮系统的接线实训及工作原理。
5、充电系统的元件了解认识。充电系统的接线实训及工作原理。
6、起动系统的元件了解认识，起动系统的接线实训及工作原理。
7、电控系统的元件了解认识。电控系统的接线实训及工作原理。
8、中控系统的元件了解认识，中控系统的接线实训及工作原理。
9、车窗系统的元件了解认识，车窗系统的接线实训及工作原理。
10、电动后视镜系统的元件了解认识，电动后视镜系统接线实训。
（四）技术参数
外形尺寸：1700mm×700mm×1900mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；

电机：220V/750W
