电动汽车充电桩系统实训台

发布时间：2021-01-02 丨浏览次数：

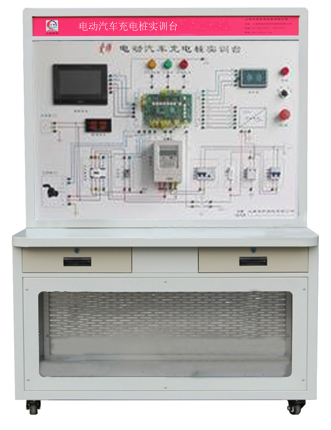

HY-QCX206 电动汽车充电桩系统实训台

一、产品简介

实训台以真实的电动汽车充电桩为原型而设计的，用于电动汽车充电桩系统教学使用，具有展示电动汽车充电桩系统的结构组成、工作原理、教学考核等功能。全面展示了充电桩的组成、结构、原理、操作及排故障。配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。

二、功能特点

1.详细的原理框图展示，真实可操作运行的充电系统与电机驱动系统。

2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图与工作原理示意图；学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物，认识和分析电动汽车充电与电机驱动系统的工作原理。

3.真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用。

4.面板上安装有点火开关、充电桩分解组件，电机驱动系统组件，电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机与电池等模块与操纵开关。

5. 实训台整体采用冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。下方配有钢制透明机柜，摆放实训相关组件，机柜上方置有二个小抽屉，实训完毕后放置常用工具之用。

6.配套充电桩智能充电卡片、充值软件。

7.安装充电桩的电压表与电流表，同步显示数据。

三、产品组成

电动车交流单枪充电桩、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、蓄电池组、负载单元等组成，可移动的台架。

四、技术规格

1.供电电源：AC220V ±10% 50Hz

2.供电电流： 32A

3.工作温度：-30℃～+40℃

4.外形尺寸：1240×600×1700mm(长×宽×高)

五、实训项目

1.智能充电卡片、充值软件应用实训

2.交流充电桩的操作方法实训

3.交流充电桩内部电路原理实训

4.交流充电桩的部件组成及作用实训

5.操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训

6.故障设置、排除思路和方法实训
