纯电动汽车制动能量回收系统示教板

发布时间:2021-01-02 丨 浏览次数:

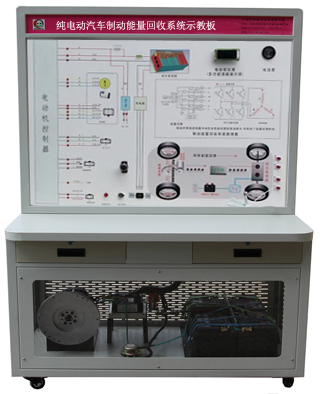

HY-QCX302   纯电动汽车制动能量回收系统示教板

      纯电动汽车制动能量回收系统示教板是配合大中院校、职业学院新能源汽车专业的教学实训之用,该设备采用纯电动控制面板系统组成。该设备完整展示了纯电动汽车制动能量回收系统,真实动态地展示了纯电动汽车制动能量回收系统的组成结构和工作过程,使学生对纯电动汽车制动能量回收系统的工作原理的掌握,充分满足了汽车新能源与节能实训课程的教学要求。


一、产品功能

1.演示模拟电动机动车不同输出转速下的制动工况与制动能量回收变化情况。

2.在原设备基础上可进行二级开发。

3.模拟电动机动车不同转速下的制动原理及制动能量回收情况。

4.制动工况变化时,采集及分析制动能量回收情况。

二、产品特点

1.原理面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘的面板打印有彩色电路图与工作原理示意图;学员可直观对照纯电动汽车制动能量回收系统结构原理图和实物,认识和分析纯电动汽车制动能量回收系统的工作原理。

2.面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、电机控制器、直流DC/DC控制器等,并辅以发光二极管进行系统流向的动态指示。

面板安装电动车仪表与电流表,真实同步显示电流等数据。

3.台架采用冷板冲压成形,表面采用喷涂工艺处理,外形美观;底架部分采用钢结构焊接,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。

4.设备采用动力电池电源供电,动力电池安装车载充电器与充电口,直流电源有防短路功能。

三、技术规格

1.输入电源:交流220V±10% 50Hz

2.工作电压:动力电池组

3.工作温度:-40℃~+50℃

4.外形尺寸:1200×600×1700mm(长×宽×高)

5.工作温度:-40℃~+50℃
