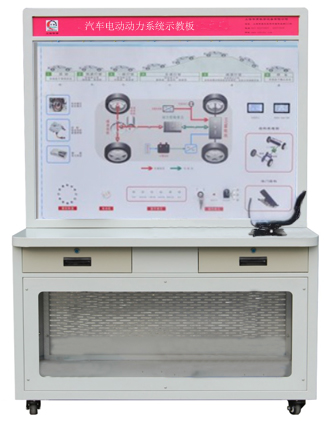

HY-QCX304 电动汽车动力系统示教板

一、概述

电动汽车动力系统示教板展示了汽车电动动力系统，模拟汽车电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示汽车电动动力系统工作状况。本设备适用于各类型院校及培训机构对汽车动力系统系统理论和维修实训的教学。

二、结构组成

该示教板由可移动台架、实训面板、彩色电器图及相关组件、启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，加速度传感器、12V开关电源、使用操作资料等。

三、功能特点

1.该设备可以动态模拟演示了电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车，完整展示了汽车电动动力系统六种工况下的能量流动方向以及电动机的运行状态。

2、本设配有一台模拟电机用来演示电动机的工作状态。示教板面板上安装点火开关、工作头部开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示。

3.底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器。

4、示教板下方配有钢制透明机柜，摆放电机及实训相关组件，机柜上方置有二个小抽屉，实训完毕后放置常用工具之用。

四、示教实训项目：

1．模拟运行汽车电动动力系统实训；

2、展示电动动力系统的组成结构及原理；

3、观察由发光二极管组成的系统流向的动态指示；

4．模拟演示汽车电动动力系统的各工况工作过程；

5. 模拟电动动力系统启动工作过程

6. 模拟电动动力系统低速行驶工作过程

7. 模拟电动动力系统一般行驶工作过程

8. 模拟电动动力系统全速行驶工作过程

9. 模拟电动动力系统减速行驶工作过程

10. 模拟电动动力系统停车行驶工作过程

11. 模拟电动动力系统制动回收工作过程

五、技术规格

1.外接电源：交流220V±10% 50Hz(充电工况）

2.工作电压：220V

3.工作温度：-40℃～+50℃

4.外形尺寸：1200×600×1700mm(长×宽×高)

5.工作温度：-40℃～+50℃
