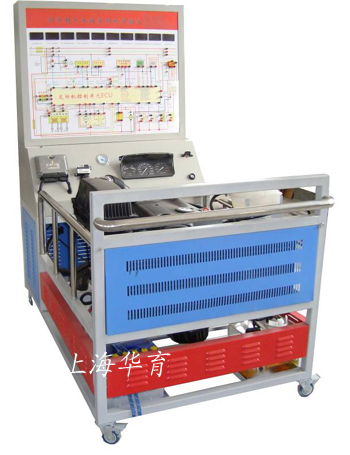

HY-QC207D2   大众迈腾1.8T直喷发动机实训台

一．产品简介

      本实训系统以大众达腾1.8T汽油直喷TSI电喷汽油发动机总成及运行附件为主体部件，发动机可起动运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

二．主要用途

1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。

3．适用于汽车理实一体化教学模式的教学需要。

4．适用于现场教学的教学模式的教学需要。

5．适用于行动导向教学模式的教学需要。

6．适用于工艺化教学模式的教学需要。

7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。

8．适用于模块化教学模式的教学需要。

9．适用于汽车职业技能鉴定考核的需要。

10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

三．结构组成

大众迈腾1.8TSI发动机总成、发动机控制电脑、防盗电脑、组合仪表、网关电脑、电子油门装置、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。

四、功能特点

1、展示功能

2、动态运行功能

3、实时显示功能

4、检测功能

5、信号模拟功能

6、自诊断功能

7、防盗系统设置功能

8、故障设置与考核功能

9、根据教学内容进行分区

10、各功能区清晰明了

五、产品工艺

面板工艺和特点

（一）测量面板

    面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。

    1、采用8mm厚优质高密度PVC板作底板。

    2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，表面覆盖高强度保护贴膜。具有耐磨（耐磨耐刮效果超过有机玻璃），防潮，耐腐蚀（耐优质化清剂腐蚀），不易退色等特点。（非喷画、铝塑板UV或印刷可比）。

（二）控制面板

     1、采用5mm厚铝塑板，坚固耐用，不易变形。

     2、采用高清晰度字体，不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐

（三）、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。

（四）台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

（五）金属表面采用高温喷塑处理，漆面坚固美观。

六、技术参数

外形尺寸：1600×1000×1760（长×宽×高）

使用环境：温度-10℃～50℃；湿度≤80％

机油等级：API标准SG级，

蓄电池：12V48AH

重量：290KG

油箱容积：10L

重量：320kg

七、实训项目

1、电喷发动机工作运行演示、教学、实验；

2、各个传感器信号检测、模拟实验；

3、电控系统故障设置、排除、实验、实训、考核；

4、发动机电喷系统与解码仪通讯、设置、读故障码信号波形采集等实验、实训；

5、电喷发动机总成的拆装，检测实训等。
