新能源太阳能光伏发电实训装置

发布时间：2023-11-14 丨 浏览次数：

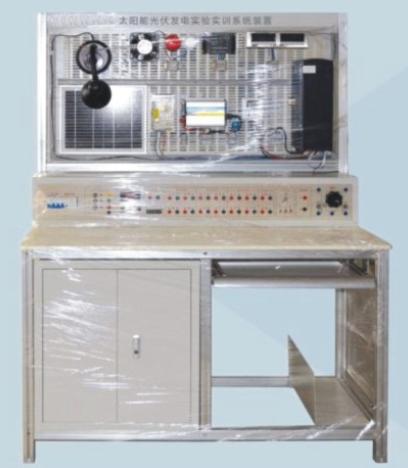

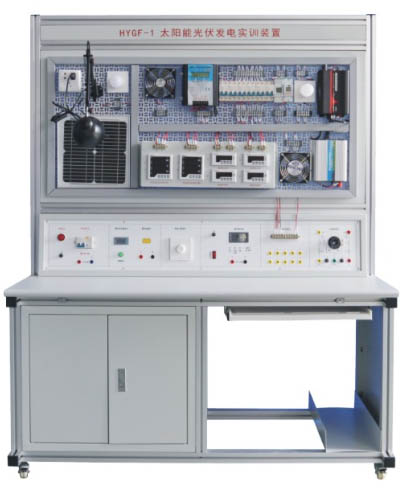

一、新能源太阳能光伏发电实训装置概述

1．光伏发电实训装置是新能源太阳能光伏发电实验实训系统装置分别为太阳能光伏电板、太阳能控制器模块、太阳能逆变器模块、仪表显示部分四个部分组成；

2．各控制系统集成于光伏发电为一体的教学实训台；

3．各系统通过连接电缆进行连接，形成一套可完成光伏发电站、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网发电系统的原理，从而起到学习工程实际应用技能的作用。

二、新能源太阳能光伏发电实训装置技术参数

1.太阳能电池组件

1）峰值功率： 10W

2）功率电压：17.5V

3）功率电流：1.95A

4）开路电压：22V

5）短路电流：2.2A

6）安装尺寸：622*550*18mm

2.太阳能控制器

1）使用单片机和专用软件，实现智能控制，自动识别24V系统。

2）采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。

3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。具有直流输出或1Hz频闪输出2种输出选择，频闪输出特别适用于LED交通警示灯等。在频闪输出模式，负载可以使用感性负载。

5）浮充电温度补偿功能。

6）使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。

7）控制面板具有5个检测端口（电板输入2个口，蓄电池2个口，直流输出2个口共计6个），分别测试控制器的充电，放电状态下的直流电压变化和直流电流变化。

3.新能源太阳能光伏发电实训装置蓄电池（12V7AH）：一般为铅酸电池，具有如下特点：

1）自放电率低

2）使用寿命长

3）深放电能力强

4）充电效率高

5）工作温度范围宽

4.新能源太阳能光伏发电实训装置离网逆变器：正弦波逆变器

1）纯正弦波输出(失真率<4%)

2）输入输出完全隔离设计

3）能快速并行启动电容、电感负载

4）三色指示灯显示，输入电压,输出电压，

5）负载水准和故障情形

6）负载控制风扇冷却

7）过压/欠压/短路/过载/超温保护

8）控制面板设置13处接线端口（直流输入2个口，交流输出2个口，输入直流电流2个口，PWM控制信号5个口，逆变滤波前信号2个），用来测试逆变系统的技术指标，包括：直流电压，直流电流的变化；DC转变AC逆变过程的变化曲线的显示（使用示波器检测）等。

5.新能源太阳能光伏发电实训装置负载：

1）直流负载包括：LED灯，风机等；

2）交流负载包括：节能灯和交流电机等

6.新能源太阳能光伏发电实训装置并网逆变器：

1）并网逆变器具有DC－DC和DC－AC两级能量变换的结构。

2）DC－DC变换环节调整光伏阵列的工作点使其跟踪功率点。

3）DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。

4）控制面板设置多处接线端口（直流输入2个口，交流输出2个口，输入直流电流2个口，PWM控制信号2个口，电网波形测试端2个口），用来测试逆变系统的技术指标，包括：直流电压，直流电流的变化；逆变过程的变化曲线的显示，并网逆变波形与电网波形的比较。

7.新能源太阳能光伏发电实训装置监测仪表（面板式交流仪表1只（可显示电压电流功率），直流电压仪表1只，直流电流表1只）：

完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
