新能源太阳能光伏发电系统实训装置

发布时间：2021-05-19 丨 浏览次数：

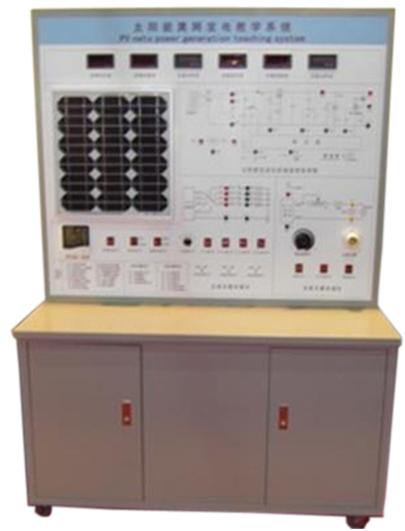

HYGF-3型新能源太阳能光伏发电系统实训装置

在化石燃料日趋减少的情况下，新能源在人类的日常生活与科技发展中的重要性不言而喻，其中太阳能已成为人类使用能源的重要组成部分，并不断得到发展。其中新能源太阳能光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，但不涉及机械部件。而本次为各位介绍的新能源太阳能光伏发电系统实训装置便是对于光伏发电的研究与培训。

一、系统实训应用范围：主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、教学及研究实训项目
1、太阳能电池光能量变换过程演示和实验
2、光伏摸块单元组成原理。
3、太阳能光电池能量转换组合原理。
4、在不同天气和日照强度下光波对光伏转换效率的影响实验。
5、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
6、在不同季节环境温度变换下对光伏能量转换的影响实验。
7、太阳能电池直接负载实验。
三、系统控制运行过程演示和实验
1、太阳能控制器欠压保护实验。
2、太阳能控制器充电过压保护实验。
3、太阳能控制器充电温度补偿实验。
4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）
5、逆变器逆变原理实验（通过逆变器各测试点的测试）
6、 逆变器与市电互补实验（手动开关切换）
7、逆变器输出过载保护实验
8、逆变器输出欠、过压保护实验
四、实训运行技术条件（单相输出）
1、发电单元
光能
◆ 光伏模块功率：30Wp
◆ 光伏模块输出工作电压：17.5VDC
◆ 光伏模块工作电流：1.7A
◆ 模拟光源模块：100W调光灯
2、电力蓄能单元
◆ 蓄电池类型：免维护蓄电池
◆ 蓄电池组容量:12V/24Ah
◆ 蓄电池数量： 1个
3、控制单元
◆ 太阳能充放电控制器： 工作电压12V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
◆ 正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A ； 额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。
◆ 输入市电：工作电压AC220V、频率50HZ；
◆ 工作环境：0℃～40℃、≤85%RH
4、显示单元
5、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
