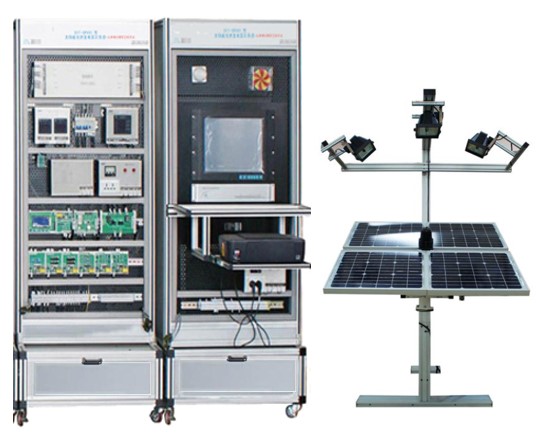

（HYTYN-2）自动跟踪太阳能发电系统实训装置

发布时间：2023-11-14 丨 浏览次数：

一、系统组成

自动跟踪太阳能发电系统实训装置由阳光电传感器、太阳能电池组件、驱动电机及控制器、太阳能控制器，蓄电池和传动执行机构组成。

1、阳光跟踪传感器

在有效光照条件下的全程对阳光高精度测量，并将太阳光方位信号转换成电信号，传送给跟踪控制器。

跟踪控制器接收太阳光跟踪定位传感器的信号后，传送给PLC，PLC将信号分析处理后驱动步进电机驱动器或直流伺服驱动器，驱动器驱动传动执行机构运转，使太阳能电池板垂直于太阳光。

2、传动执行机构

采用独特的机械结构设计，实现水平方向360°、180°俯仰角度可以调节后固定，最大抗风可达10级。

二、 自动跟踪太阳能发电系统实训装置系统特点

1）室内型：通过三个模拟光源进行照射，模拟晨日、午日、夕日。

2）室外型：则根据太阳光线自动跟踪，且带有日落自动归位功能。

3）控制器供电电源：DC 12V

4）电机供电电源：DC 12V

5）支架采用工业铝型材

三、自动跟踪太阳能发电系统实训装置技术指标

1、跟踪方式：双轴全自动跟踪

2、跟踪精度：±1°

3、水平回转角度：360°

4、俯仰角度：180°

5、传动机构自重：12Kg （不含支架与电池板）

6、最大承重：25Kg（可装120W以下的电池板）

7、电机供电电源：DC 12V

8、控制器供电电源：DC 12V

9、系统年平均耗电量：0.1W

10、抗风等级：10级

四、自动跟踪太阳能发电系统实训装置实验项目

1、太阳能电池板特性实验系列

（1）太阳能电池板开路电压测试实验

（2）太阳能电池板短路电流测试实验

（3）太阳能电板I-V特性测试实验

（4）太阳能电池板输出功率计算实验

（5）太阳能电池板转换效率测量实验

（6）开路电压与相对光强的函数关系实验

（7）短路电流与相对光强的函数关系实验

（8）太阳能电池板暗伏安特性测试实验

（9）太阳能组件输出特性测试实验

（10）太阳能电池板的串联开路电压测试实验

（11）太阳能电池板的串联短路电流测试实验

（12）太阳能电池板的并联开路电压测试实验

（13）太阳能电池板的并联短路电流测试实验

2、太阳能蓄电池控制器实验系列

（1）蓄电池充放电控制实验

（2）控制器充放电保护实验

（3）蓄电池电量估测实验

（4）控制器光控-时控输出实验

3、跟踪器的实验内容

（1）逐日系统原理实验

（2）太阳光跟踪定位传感器原理实验

（3）环境对光伏转换影响实验

（4）跟踪控制器操作实验

（5）传动执行机构接线实训

（6）太阳能光控跟踪实验
