室内模拟风力发电实验系统

发布时间：2021-11-30 丨浏览次数：

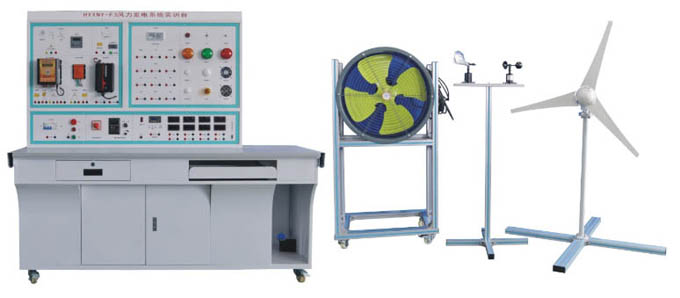

HYXNY-F2室内模拟风力发电实验系统

室内模拟风力发电实验系统参照风力发电系统设计，具有真实模拟风力发电系统运行，创造了良好的实训环境，风力发电机模拟设备,分别是风机对象模型（MW级风机结构，可实现主动偏航和独立变桨功能）、能源控制·监控管理·气象站、偏航变桨控制系统、能源转换储存控制系统、风能变流器系统。该系统运用几力发电设备，展示风力发电系统的各个器件，反映出器件的工作过程，直观生动的模拟出器件运行所要达到的效果，让学生直观了解大型风力发电系统的运行过程。配备风力发电系统监控软件，可实现风力发电系统的监控与管理，可实现风力机模拟及风力发电系统的控制，满足风电应用型人才培养的需求。可用于学生的风力发电电动变桨偏航装置电气控制操作及电气故障排除、风电并网控制技术等内容培训，也可用于风电检修工技能鉴定培训。

（一）技术参数

1）.风向仪、风轮机及支撑系统：

400W，启动风速3.14m/s；额定风速13 m/ s；偏航风速5m/ s；最大设计风速15 m/s；传动方式：风轮直接驱动发电机；温度范围：- 40～60 ℃。

2）.风源模拟及控制：

风源模拟、风源模拟软件；鼓风机：功率3000W，轴流风扇，采用可调速控制器，风速调节范围：0~13m/s；风速控制精度：0.1m/s；风向控制精度：0.1 度。

3）. 风光互补控制器：

电力电子模块：稳压模块、控制模块、逆变模块；控制面板：风速、风向控制面板、数据显示面板，控制系统。

（二）实验项目：

1、风力发电基础理论原理性实验

2、风力发电系统设计实验

3、风力发电基础理论与应用技术仿真实验

4、风力发电相关测量技术实验

5、风力发电控制技术实验

6、风力控制器工作原理实验

7、风力控制器的过冲保护实验

8、风力制器的过放保护实验

9、风力的三种输出模式实验

10、逆变器的低压保护实验

11、逆变器的过压保护实验

12、逆变器输出实验
