楼宇照明系统实训装置HY-L4B

发布时间：2023-02-27 丨 浏览次数：

　　一、楼宇照明系统实训装置系统概述

　　HY-L4B楼宇照明系统实训装置(LON总线型)能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用

　　该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。

　　二、楼宇照明系统实训装置装置组成：

　　楼宇照明监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。

　　三、楼宇照明系统实训装置系统实训功能：

　　能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。

　　四、楼宇照明系统实训装置系统技术指示：

　　a、工作电压：单相三线220V±5% 50Hz

　　b、整机容量：<300W

　　c、外形尺寸：1500mm×700mm×1800mm

　　d、安全保护：具有漏电自动保护装置

　　e、故障设置：具有故障设置系统

　　五、楼宇照明系统实训装置实训项目：

　　1、公共区域照明控制与操作实训

　　2、办公室照度自动调节控制与操作实训

　　3、景观照明控制与操作实训

　　4、情景照明控制与操作实训

　　5：应急照明控制与操作实训

　　6、手动遥控器控制与操作实训

　　7：线路故障的判断与处理

　　8：设备故障的判断与处理

　　9：设计并安装一个简易应用系统

　　10：组态软件设计实训项目

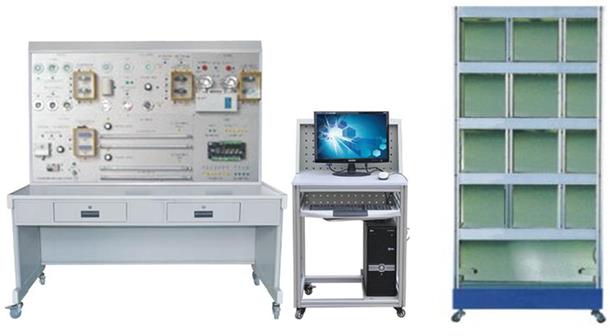

　　六、楼宇照明系统实训装置基本配置

　　1.照明控制屏

　　设置模拟照明配电箱，并设置照明控制开关，包括传统开关、遥控开关装置等。

　　2.照明演示柜

　　照明演示柜为楼宇照明控制的演示对象，属于半实物。采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。

　　3.下位机系统

　　下位机系统采用DDC控制器，实现照明线路的通断控制，通过LonWorks总线与上位机系统通信。

　　4.上位机监控系统

　　配备监控系统软件，可以实现对照明系统的远程监控。
