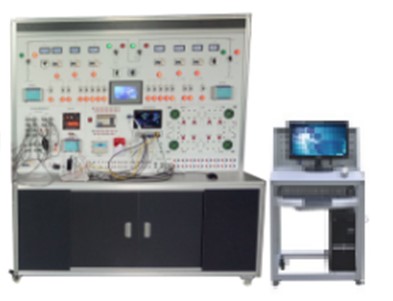

HYWLW-2物联网技术基础实训平台

一、设备简介：
物联网技术基础实训平台适用于物联网应用专业和物联网实训室建设，采用模块化的设计模式，根据实际需求选配各种模块组建具有行业特色的物联网工程实训室，与实际应用紧密结合，覆盖物联网三个层面的主要技术，包括传感器技术，RFID技术，无线传感网、WiFi、RJ45网络等各种通信组网技术基础实训、以及各种应用系统。

二、系统特点：
1.操作台采用侧板与底板设计，为学生提供方便操作环境。对于操作台上的所有元器件，均提供便利的接插口，便于操作。
2.模块化的产品：ZigBee、RJ45网络、WiFi、RFID等系列产品
3.基础控制区：结合多种模块，实现温度、湿度、光照度、气体等多种传感数据采集与控制实验
4.提供智能家居模拟应用物联网实验室物联网实训室
5.提供温室大棚模拟应用
6.提供智能货架管理，对模块产品进行管理
7.提供源代码程序，和开发案例
硬件资源:

基础控制区
功能描述
物联网实训操作台基础控制区，集成了多种传感器和输出控制设备，主要包含空气温湿度采集、光照度采集、入侵探测、烟雾探测、干簧门磁等传感器、求助按键，以及直流电机、步进电机、数码管显示、LED灯、继电器输出控制设备等，学生利用ZigBee协调器、路由器、传感控制节点板，WiFi传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。
硬件列表：

实训内容

智能家居模拟应用
功能描述
物联网智能家居模拟应用系统，实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能。通过ZigBee协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能。
硬件列表

实训内容
监测家居环境温度和湿度，并自动打开空调风扇等设备。
监测家居环境光照度，并自动实现灯光照明设备的开启与关闭。
进行烟雾和燃气探测，当发生异常情况时，可通过声音或手机短信等多种方式报警。
当按下紧急求助按钮时，启动报警。
当检测有人入侵时，或门窗被撬时，启动报警，同时开启网络摄像头捕捉视频图像，可在远和通过手机和电脑进行查看。
通过智能家居演示系统软件实现数据采集和控制。
通过无线网络，实现家居环境的远程监测与控制。
温室大棚模拟应用
功能描述
采用无线传感网络技术，可定时采集空气温度、空气湿度、CO2浓度、光照强度，土壤温度和水分等，来获得作物生长的最佳条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。
利用ZigBee协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制。
也可以通过Internet网络、手机短信远程监测环境信息和设备运行状态等。
硬件列表

实训内容
1监测温室空气的温度和湿度，并自动开启加温或风机/换气设备
2监测温室光照度，当光照度不够时，自动开启补光设备
3监测土壤温度和水分，当土壤缺少水分时，自动开闸放水
4网络化的视频监控，实现对生产环境的图像监控以及生长图像的实时采集，
便于远程诊指导。
5当温室环境发生异常情况时，可通过声音或手机短信等多种方式报警
6通过温室大棚演示系统软件实现数据采集和控制
7通过无线网络，实现温室环境的远程监测与控制。
智能货架
功能描述
物联网实训操作台包含了一个RFID智能货架，它由RFID高频读写器、天线多路器和若干平板天线构成，货架内嵌的平板天线采用水平方式放置，平放于每层货架的底部，每层货架放置一组数码管输出，用于显示当前该层货架商品的数量。
将基础实验中使用的每个设备当作货品，在其底部贴上电子标签（写入货品信息），平放于货架的天线上，保证能够读取到货品信息。使用时要领用和归还。
硬件设备
物联网实验室物联网实训室每层货架并列摆放四个平板天线，每个货架有四层，共需要内嵌16个平板天线。每个货架配置一个高频读写器以及一台多路器，读写器信号分配到多路器上，再连接到16个平板天线上。智能货架主要设备具体如下：
1个RFID高频读写器（货架专用）
1个天线多路器
16个平板天线（货架专用）
4组2位数码管输出显示
货架货品：
ZigBee设备：协调器、路由器、传感控制节点、定位节点
无线设备：GPRS传感控制节点、WiFi传感控制节点、蓝牙传感控制节点
RFID设备：RFID低频读写器、RFID高频读写器、RFID超高频读写器
软件功能
货品RFID标签：为每个货品写入RFID标签信息：货品编号、名称、位置等
货品上架管理：当货品上架时，将自动更新该层货架数码管数量显示
货品领用管理：实验前必须要求学生领用设备，否则将会报警，货品数量也会自动更新
货品归还管理：当完成实验后，学生要归还设备。
