勇士汽车动力转向系统实训台

发布时间：2021-12-14 丨 浏览次数：

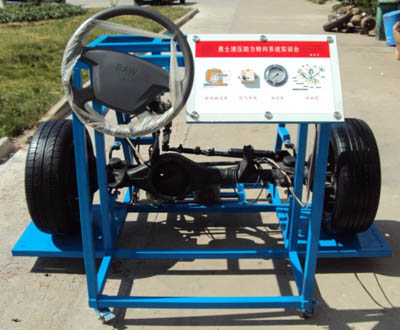

HY-QCYS6勇士汽车动力转向系统实训台

一、产品简介
该设备采勇士汽车液压助力转向系统零部件制作而成，可实现液压助力系统的多项实训项目设备能够完美展液压助力转向系统的工作的特点、工作原理和工作特行控制台简单明了，操作简单，工作安静适用于中高等职业技术院校和各种汽车培训机构满足液压助力系统的理论和实践相结合的教学实训设备。
二、结构组成
汽车部件：勇士汽车液压助力式方向机、方向盘、方向管柱、前桥总成、前轴头、左右拉杆球头、轮胎、主油压压力表、左腔压力表、右腔压力表、助力泵、液压油壶、驱动电机、传动皮带等

设备台架：一体式设备台架、高清面板图、实物安装区、驱动电机、设备控制台、系统压力表、控制机构、空气开关、万向脚轮等组成配套设备使用说明，实训指导资料、产品合格证、保修卡。

三、实训项目：
勇士液压助力转向系统零件组成认知实训
勇士液压助力转向系统动态演示实训
勇士液压助力转向系统工作原理实训
勇士液压助转向系统的手感测试实训
勇士液压助力汽车前轮前束的调整实训
勇士动力转向系统压力的检测实训
前悬架的拆装实训
勇士助力转向系统助力泵拆装实训
勇士助力转向系统方向机的拆装实训；
勇士动力转向系统结构组成及其工作原理实训；
四、功能特点：
1、动态运行功能：接通控制开关，系统进入工作状态真实的动态演示液压助力转向系统工作原理及工作过程
2、体验功能：接通助力泵，在设备运行中，可以转动方向盘，体会对方向盘施加的扭力关闭驱动电机，对比前后的扭力力矩体验其力矩改变的过程
3、拆装功能：提供制动系统的拆装实训，悬架系统的拆装实训，转向系统的拆装实训
4、显示功能：系统压力表，实时显示当前系统的压力值通过转动方向盘，观察其压力了变化，从而掌握其变化的规律
5、安全防护功能：设备配有电源漏电保护器，保证教学安全
6、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
7、教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
五、制作工艺
台架底座采用优质钢材焊接而成，焊接选用40*40国标钢材，壁厚2mm
经氩弧焊接而成，焊点无需打磨即非常平整
外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁
外观经高温静电喷涂，颜色鲜艳，易清洁耐油污
高清UV喷涂面板，电路原理图线条清晰，不褪色
配置漏电保护器，使操作安全性大大提高，
配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
六、技术参数
外形尺寸：1800*1000*1200（长×宽×高）
车型：北汽勇士
类型：液压助力
电机：220V/1.5W；

电源：220V交流
