HY-814A光电传感器综合实训装置

发布时间：2023-03-31 丨 浏览次数：

　　什么是光电传感器综合实训装置

　　“光电传感器综合实训装置(配USB数据采集卡)”综合了《光电技术》、《机电一体化系统》、《自控原理》等多个课程实训内容，是作为机电专业、自动化专业、电气工程、自动化等相关专业学生进行动手训练的综合性实训装置。

　　一、光电传感器综合实训装置技术性能

　　输入电源：单相三线～220V±10% 50Hz

　　工作环境：温度-10℃～+40℃ 相对湿度<85%(25℃) 海拔<4000m

　　装置容量：<0.5kVA

　　二、光电传感器综合实训装置装置的基本配置及功能

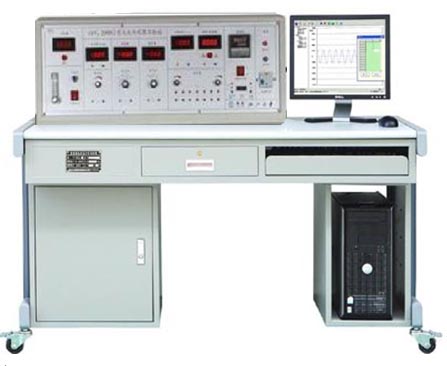

　　实训装置由控制屏、实训桌、实训模块和数据采集卡模块等组成。

　　(一)控制屏(铁质双层亚光密纹喷塑结构，铝质面板)

　　交流电源：单相三线220V交流电源供电

　　直流稳压电源、恒流源、信号发生器、直流电压表、直流电流表、照度计、光功率计

　　直流稳压电源：±15V、+5V、2～24V连续可调

　　恒流源：0～20mA输出

　　信号发生器：1k～10kHz 音频信号;VP-P=0～17V连续可调

　　直流电压表：量程0～20V，200mV、2V、20V，三档切换，输入阻抗为10MΩ，精度0.5级

　　直流电流表：量程0～20mA，20uA、200uA、2mA、20mA，四档切换，精度0.5级

　　照度计：0～20000Lx，分20Lx、200Lx、2000Lx三档切换

　　光功率计：0～2W，分2000μW、20mW、200mW和2W四档切换

　　(二)实训模块：

　　光纤位移测量实训模块

　　光电转速测量与控制模块

　　声光双控照明模块

　　太阳能小车驱动实训模块

　　CCD传感器测径模块

　　PSD位置测定实训模块

　　限位开关与光栅尺实训模块

　　增量式光电编码器实训模

　　(三)数据采集卡模块

　　高速USB数据采集卡：含8路模拟量输入，8路开关量输入，5路开关量输出，12位A/D转换，采集卡支持最大采样频率为400kHz。

　　上位机软件：本软件配合USB数据采集卡使用，实时采集实验数据，对数据进行动态或静态处理和分析，带有传感器虚拟仿真、双通道虚拟示波器、电机控制、DIDO等功能。

　　三、光电传感器综合实训装置实训项目

　　白炽灯照度测量

　　激光光功率测量

　　光纤位移测量

　　光电传感器转速测量

　　计算机转速控制实训

　　声光双控照明实训

　　太阳能小车驱动实训

　　CCD传感器直径测量

　　PSD位置测定实训

　　长光栅位移测量

　　光电限位开关应用实训

　　增量式光电编码器角位移测量
