HY-QC236C型潍柴高压共轨柴油发动机实训台

发布时间:2023-03-31 丨 浏览次数:

  一、HY-QC236C型潍柴高压共轨柴油发动机实训台简介

  高压共轨柴油发动机实训台采用维柴高压共轨柴油发动机为基础,对发动机可进行起动、加速、减速等工况的实践操作,真实展示电控高压共轨柴油发动机的组成结构和工作过程。

  适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。

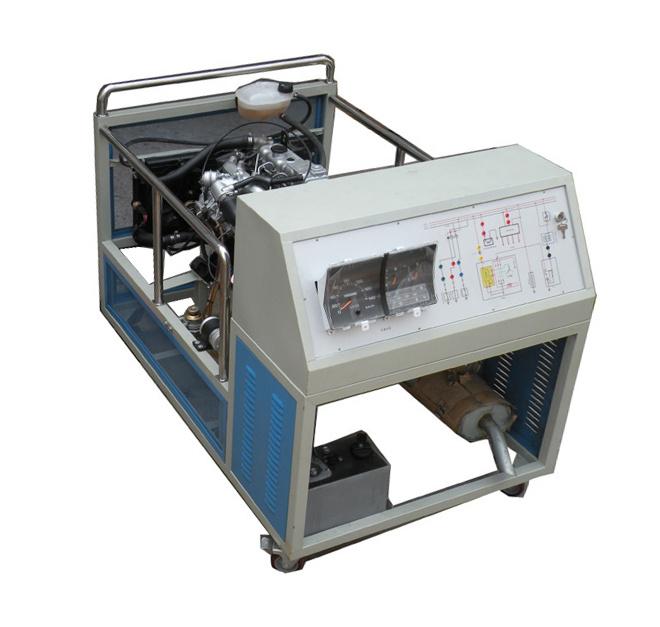

HY-QC236C型潍柴高压共轨柴油发动机实训台

  二、柴油发动机实训台功能特点

  1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常),充分展示电控高压共轨柴油发动机的组成结构和工作过程。

  2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有彩色电路图;学员可直观对照电路图和电控高压共轨柴油发动机实物,认识和分析控制系统的工作原理。

  3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

  4.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。

  5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

  6.实训台配备有油门控制装置,可方便对发动机加速减速。

  7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

  8.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

  9.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,正前方/两侧焊接圆形护手杆,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

  三、柴油发动机实训台技术规格

  外形尺寸:1500×1000×1700mm(长×宽×高)

  工作电源:直流12V

  燃油标号:依发动机型号

  油箱容积:10L

  工作温度:-40℃~+50℃

  颜色:7032

  四、柴油发动机实训台基本配置

  备索
